استفاده از کویل‌های ضدخوردگی در چیلرهای مناطق ساحلی

مناطق ساحلی با آب‌وهوای مرطوب و وجود نمک در هوا، شرایط بسیار خاصی برای تجهیزات صنعتی و تأسیسات ساختمانی ایجاد می‌کنند. یکی از مهم‌ترین چالش‌هایی که در این مناطق مشاهده می‌شود، پدیده خوردگی در تجهیزات فلزی به‌ویژه در سیستم‌های سرمایشی و تهویه مطبوع است. چیلرها، به‌عنوان قلب تپنده سیستم‌های سرمایشی، در این شرایط آسیب‌پذیرتر از همیشه عمل می‌کنند. به همین دلیل، استفاده از کویل‌های ضدخوردگی در چیلرها به‌ویژه در مناطق ساحلی، به یک ضرورت انکارناپذیر تبدیل شده است.

در این مقاله، ضمن بررسی اهمیت و ضرورت استفاده از کویل‌های ضدخوردگی، به انواع فناوری‌های موجود، مزایا، نکات نصب و نگهداری و همچنین نقش این کویل‌ها در افزایش عمر مفید و بهبود راندمان چیلرها پرداخته می‌شود.

همچنین اگر قصد خرید چیلر با کویل ضدخوردگی یا استعلام قیمت دارید، می‌توانید با فرااکسیژن تماس بگیرید و از طریق شماره 09202720270 مشاوره تخصصی دریافت کنید.

چالش خوردگی در مناطق ساحلی

خوردگی، یک واکنش شیمیایی مخرب است که باعث تخریب تدریجی فلزات می‌شود. در مناطق ساحلی، این پدیده به دلیل وجود رطوبت بالا، ذرات نمک موجود در هوا و تغییرات دمایی شدید، شدت بیشتری پیدا می‌کند.

رطوبت بالا: رطوبت عامل اصلی خورنده در فلزات است. در کنار اکسیژن، آب می‌تواند موجب اکسیداسیون فلزات شود و خوردگی را تسریع کند.

نمک موجود در هوا: ذرات کلرید ناشی از تبخیر آب دریا، در هوا پخش می‌شوند و در تماس با سطح فلزات، روند خوردگی را چند برابر می‌کنند.

تغییرات دما: افزایش و کاهش مداوم دما، باعث ایجاد ترک‌های ریز روی سطح فلزات می‌شود و این ترک‌ها محل نفوذ رطوبت و نمک خواهند بود.

همه این عوامل موجب می‌شوند کویل‌های مسی یا آلومینیومی چیلرها در مناطق ساحلی به سرعت دچار آسیب شده و عملکرد دستگاه تحت تأثیر قرار گیرد.

کویل ضدخوردگی چیست؟

کویل ضدخوردگی در واقع همان مبدل حرارتی چیلر است که با لایه‌های خاصی پوشش داده شده تا مقاومت بالایی در برابر رطوبت، نمک و سایر عوامل خورنده پیدا کند. این پوشش‌ها می‌توانند از جنس‌های مختلفی مانند اپوکسی، پلی‌یورتان یا فناوری‌های نانو باشند.

ویژگی‌های اصلی کویل‌های ضدخوردگی:

مقاومت بالا در برابر رطوبت و مواد شیمیایی

طول عمر بالا و کاهش هزینه‌های تعمیر و نگهداری

حفظ راندمان حرارتی در طول زمان

جلوگیری از نشتی و خرابی‌های زودهنگام

انواع پوشش‌های ضدخوردگی برای کویل‌ها

برای محافظت از کویل‌های چیلر در برابر خوردگی، فناوری‌های مختلفی وجود دارد که هر کدام مزایا و معایب خاص خود را دارند:

1. پوشش اپوکسی (Epoxy Coating)

این پوشش به‌صورت لایه‌ای ضخیم بر روی سطح کویل اعمال می‌شود.

مقاومت بسیار بالایی در برابر رطوبت و مواد شیمیایی دارد.

مناسب برای مناطقی با رطوبت بسیار بالا و مجاورت مستقیم با دریا.

عیب: در صورت آسیب‌دیدگی لایه، امکان نفوذ رطوبت وجود دارد.

2. پوشش پلی‌یورتان (Polyurethane Coating)

انعطاف‌پذیری بالایی داشته و در برابر اشعه UV مقاوم است.

طول عمر بیشتری نسبت به اپوکسی دارد و در برابر تغییرات دمایی مقاوم‌تر عمل می‌کند.

به دلیل ضخامت کمتر، راندمان حرارتی کویل را کاهش نمی‌دهد.

3. پوشش نانو (Nano Coating)

با فناوری نانو ذرات آب‌گریز ایجاد می‌شوند و مانع از چسبیدن نمک و ذرات خورنده به سطح کویل می‌گردند.

بسیار سبک و مقاوم بوده و راندمان تبادل حرارتی را حفظ می‌کند.

هزینه بالاتری نسبت به سایر روش‌ها دارد اما کارایی فوق‌العاده‌ای ارائه می‌دهد.

مزایای استفاده از کویل‌های ضدخوردگی در چیلر

افزایش طول عمر چیلر: کویل‌ها بخش حیاتی سیستم سرمایشی هستند و محافظت از آنها، هزینه‌های تعمیرات و تعویض را به‌شدت کاهش می‌دهد.

حفظ راندمان سیستم: خوردگی سطح تبادل حرارتی را کاهش می‌دهد و راندمان خنک‌کاری افت می‌کند. با کویل ضدخوردگی، این مشکل برطرف می‌شود.

کاهش هزینه‌های نگهداری: تعمیرات مکرر در سیستم‌های بدون کویل ضدخوردگی، هزینه‌بر و زمان‌بر است.

عملکرد پایدار در شرایط سخت: حتی در مناطق با رطوبت بالای ۹۰٪ نیز عملکرد سیستم مختل نمی‌شود.

استانداردهای بین‌المللی مرتبط

سازمان‌های مختلفی مانند AHRI و ASHRAE استانداردهایی برای ارزیابی مقاومت خوردگی در تجهیزات HVAC ارائه داده‌اند. انتخاب کویل‌های ضدخوردگی مطابق این استانداردها تضمین می‌کند که دستگاه شما در شرایط واقعی ساحلی به‌خوبی عمل خواهد کرد.

مطالعه بیشتر 1404/06/09 145

محاسبه دقیق تن تبرید مورد نیاز چیلر برای هر مترمربع ساختمان

ابعاد و ظرفیت چیلر قلب سیستم سرمایش یک ساختمان را تعیین می‌کند. کوچک انتخاب‌کردن چیلر باعث کمبود برودت در روزهای اوج گرما، یخ‌زدگی کویل‌ها و استهلاک زودرس می‌شود؛ بزرگ انتخاب‌کردن هم مصرف برق بالا، سیکل‌های خاموش/روشن زیاد، کنترل رطوبت نامناسب و هزینه اولیه بیشتر را به‌دنبال دارد. برای همین، محاسبه علمی تن تبرید به ازای هر مترمربع (m²) ــ و نه تکیه به یک «عددی که همه می‌گویند» ــ ضروری است.

تن تبرید چیست و چطور از کیلووات/BTU به آن برسیم؟

هر ۱ تن تبرید ≈ 12,000 BTU/h ≈ 3.517 kW ظرفیت سرمایش است.
هدف ما محاسبه مجموع بارهای سرمایشی ساختمان (سنسـیبل + لِیتِنت) بر حسب BTU/h یا kW و در نهایت تقسیم بر 12,000 یا 3.517 برای رسیدن به «تن تبرید» چیلر است.

فرمول پایه:

$Tons = \frac{Q_{total}}{12,000 BTU/h} = \frac{Q_{total} (kW)}{3.517}$

بار کل $Q_{total}$ از جمع چند مؤلفه به‌دست می‌آید:

بار پوسته (Envelope/Shell): دیوارها، سقف، کف، پنجره‌ها و نفوذ تابش خورشید.
بار داخلی: نفرات، روشنایی، تجهیزات و لوازم.
تهویه و نفوذ هوا: ورود هوای تازه الزامی + نشتی‌ها (ACH).
بار رطوبتی (Latent): ناشی از نفرات، تهویه و برخی فرآیندها.
بار آب‌سرد/کویل و ضرایب اطمینان معقول: افت عملکرد، دمای طرح، طول لوله‌کشی، و…

گام‌های محاسبه گام‌به‌گام

گام 1: داده‌های ورودی پروژه

اقلیم و دمای طرح بیرون (DB/WB روز اوج تابستان)
دمای طرح داخل (مثلاً 24–26°C و RH حدود 50%)
کاربری (مسکونی، اداری، درمانی، تجاری…)
ابعاد، زیربنا، ارتفاع سقف، درصد شیشه، جهت‌گیری پنجره‌ها
مصرف‌کنندگان داخلی (تعداد افراد، وات روشنایی، تجهیزات)
تهویه الزامی (لِیتر/ثانیه به ازای هر نفر یا CFM/نفر)
استاندارد مدنظر (سطح آسایش و کیفیت هوا)

گام 3: بار داخلی (نفرات، روشنایی، تجهیزات)

نفرات:

تولید حرارت هر نفر به دو بخش سنسـیبل و لِیتِنت تقسیم می‌شود. برای یک فضای اداری سبک، در حدود 75–100 W sensible و 55–75 W latent به ازای هر نفر متداول است (با فرض فعالیت نشسته).
روشنایی:

$Q_{lights} = P_{lights} \times عامل تبدیل به بار$

لامپ‌های LED نسبت به فلورسنت/هالوژن گرمای بسیار کمتری تولید می‌کنند.
تجهیزات: لپ‌تاپ، پرینتر، مانیتور، رک شبکه، اجاق، یخچال و… هر کدام بار سنسـیبل مشخصی دارند (وات نامی × ضریب همزمانی).

مطالعه بیشتر 1404/06/08 185

روش‌های کنترل و کاهش نویز چیلر در ساختمان‌های مسکونی

زندگی در یک ساختمان مسکونی آرام و بی‌صدا، خواسته‌ی هر خانواده‌ای است. در دنیای امروز که آلودگی صوتی شهرها افزایش یافته، هرگونه صدای مزاحم در محیط داخلی ساختمان می‌تواند آرامش ساکنان را مختل کند. یکی از مهم‌ترین منابع ایجاد سر و صدا در ساختمان‌ها، سیستم‌های سرمایشی به‌ویژه چیلرها هستند.

چیلرها به دلیل دارا بودن کمپرسورهای قدرتمند، فن‌های بزرگ و اجزای مکانیکی متحرک، همواره مقداری لرزش و نویز ایجاد می‌کنند. این صداها اگر کنترل نشوند، به مرور زمان می‌توانند به یک مشکل جدی در ساختمان‌های مسکونی تبدیل شوند. بسیاری از ساکنان از صدای چیلر در هنگام خواب، مطالعه یا حتی استراحت روزانه شکایت دارند.

در این مقاله به بررسی دلایل ایجاد نویز در چیلرها، اثرات آن بر زندگی روزمره و راهکارهای تخصصی برای کاهش نویز و ارتعاش چیلر در ساختمان‌های مسکونی می‌پردازیم. همچنین معرفی خواهیم کرد که چگونه شرکت فرااکسیژن با ارائه خدمات مشاوره، فروش و نصب تجهیزات تخصصی می‌تواند به شما در رفع این مشکل کمک کند. برای دریافت مشاوره یا استعلام قیمت می‌توانید همین حالا با شماره 09202720270 تماس بگیرید.

منابع ایجاد نویز در چیلر

برای کنترل نویز، قبل از هر چیز باید بدانیم منشأ صدا کجاست. در چیلرهای ساختمانی چند منبع اصلی وجود دارد:

1. کمپرسور

کمپرسور قلب چیلر است و بیشترین نویز را ایجاد می‌کند. لرزش ناشی از کارکرد کمپرسور و صدای ضربه‌های مکانیکی داخلی آن، یکی از مهم‌ترین عوامل ایجاد آلودگی صوتی است.

2. فن‌های کندانسور و اواپراتور

فن‌ها برای جابجایی هوا با سرعت بالا طراحی شده‌اند. برخورد پره‌های فن با جریان هوا، صدای ممتدی ایجاد می‌کند. هرچه ظرفیت چیلر بالاتر باشد، اندازه و سرعت فن نیز بیشتر بوده و نویز آن قابل توجه‌تر است.

3. لرزش‌های مکانیکی

لرزش‌هایی که به دلیل کارکرد قطعات متحرک به بدنه چیلر منتقل می‌شوند، در نهایت به کف و دیوارهای ساختمان سرایت کرده و صدای اضافی تولید می‌کنند.

4. جریان آب و مبرد

حرکت آب در لوله‌ها و جریان مبرد در اواپراتور و کندانسور نیز صداهایی ایجاد می‌کنند. این صداها معمولاً کمتر از نویز کمپرسور و فن‌ها هستند اما در ساختمان‌های ساکت به‌وضوح شنیده می‌شوند.

اثرات نویز چیلر بر ساکنان ساختمان‌های مسکونی

صدای مداوم و آزاردهنده چیلرها تنها یک مشکل کوچک نیست، بلکه می‌تواند پیامدهای جدی برای ساکنان به همراه داشته باشد.

1. اختلال در خواب

مطالعات نشان می‌دهد که قرار گرفتن در معرض صدای مداوم در هنگام شب، کیفیت خواب را کاهش داده و منجر به بی‌خوابی یا خستگی مزمن می‌شود.

2. استرس و مشکلات روانی

صدای مزاحم چیلر می‌تواند باعث ایجاد استرس و حتی مشکلات عصبی شود، به‌ویژه در افرادی که حساسیت بالایی به صدا دارند.

3. کاهش تمرکز

دانش‌آموزان و افرادی که در خانه کار می‌کنند (به‌ویژه در شرایط رواج دورکاری) به شدت از نویز چیلر آسیب می‌بینند، چرا که تمرکز آن‌ها به راحتی از بین می‌رود.

4. کاهش ارزش ملک

یکی از نکات مهم در خرید و فروش واحدهای مسکونی، آرامش و سکوت محیط است. وجود صدای زیاد چیلر می‌تواند ارزش ملک را کاهش دهد و خریداران بالقوه را دلسرد کند.

روش‌های کلی کاهش نویز چیلر در ساختمان‌های مسکونی

برای حل مشکل نویز چیلر، روش‌های متعددی وجود دارد که در ادامه به آن‌ها می‌پردازیم:

1. انتخاب محل نصب مناسب

یکی از مهم‌ترین عوامل در کاهش نویز، محل نصب چیلر است. نصب چیلر در نزدیک‌ترین فاصله به واحدهای مسکونی، بیشترین میزان نویز را منتقل می‌کند. بهترین حالت، نصب چیلر در پشت‌بام یا موتورخانه‌ای با دیوارهای عایق صوتی است.

2. عایق‌بندی صوتی

استفاده از عایق‌های صوتی روی دیوارها و سقف موتورخانه می‌تواند میزان صدای منتقل شده به داخل واحدها را به شدت کاهش دهد. این عایق‌ها معمولاً از جنس فوم‌های آکوستیک یا مواد کامپوزیتی هستند.

3. جداسازی ارتعاشی (Vibration Isolation)

لرزش‌های چیلر از طریق پایه‌ها و اتصالات به سازه ساختمان منتقل می‌شود. استفاده از پدهای ضد ارتعاش، فنرهای لرزه‌گیر و لاستیک‌های مخصوص می‌تواند تا حد زیادی جلوی انتقال این لرزش‌ها را بگیرد.

4. استفاده از تجهیزات کاهنده صدا

نصب تجهیزاتی مثل سایلنسر (صداگیر) برای فن‌ها و باکس‌های آکوستیک برای کمپرسور از راهکارهای مؤثر در کاهش نویز هستند. این تجهیزات به‌ویژه در پروژه‌های بزرگ کاربرد گسترده دارند.

نقش خدمات تخصصی در کاهش نویز

هرچند برخی اقدامات ساده مانند عایق‌بندی یا تغییر محل نصب را می‌توان در زمان اجرای پروژه انجام داد، اما برای رسیدن به بهترین نتیجه لازم است از متخصصان حرفه‌ای کمک گرفته شود. شرکت فرااکسیژن با تجربه فراوان در زمینه طراحی و اجرای سیستم‌های تهویه مطبوع و کنترل نویز، می‌تواند بهترین راهکار متناسب با شرایط ساختمان شما ارائه دهد.

برای دریافت مشاوره رایگان یا استعلام قیمت خدمات کاهش نویز چیلر، همین حالا با فرااکسیژن تماس بگیرید: 09202720270

مطالعه بیشتر 1404/06/06 172

چیلر با کمپرسور اینورتر، راهکاری سبز برای صرفه‌جویی انرژی

با توجه به افزایش مصرف انرژی در ساختمان‌ها و صنایع مختلف، اهمیت استفاده از سیستم‌های سرمایشی کم‌مصرف و دوستدار محیط‌زیست روزبه‌روز بیشتر می‌شود. چیلر با کمپرسور اینورتر به‌عنوان یکی از فناوری‌های پیشرفته در زمینه سرمایش، توانسته است توجه بسیاری از مهندسان و مدیران پروژه‌ها را به خود جلب کند. این نوع چیلرها علاوه بر کاهش مصرف انرژی، به بهبود عملکرد سیستم‌های سرمایشی و کاهش هزینه‌های نگهداری نیز کمک می‌کنند.

در این مقاله از فرااکسیژن، به بررسی دقیق ویژگی‌ها، مزایا، و کاربردهای چیلرهای اینورتر پرداخته و خواهیم دید چرا این راهکار می‌تواند آینده صنعت تهویه و سرمایش باشد. اگر قصد خرید یا دریافت مشاوره در این زمینه را دارید، می‌توانید با شماره ۰۹۲۰۲۷۲۰۲۷۰ تماس بگیرید تا کارشناسان ما بهترین گزینه را به شما معرفی کنند.

چیلر با کمپرسور اینورتر چیست؟

چیلر اینورتر درواقع نوعی چیلر است که در آن از کمپرسورهای دور متغیر (Variable Speed) استفاده می‌شود. این فناوری امکان کنترل سرعت کمپرسور را بر اساس نیاز سرمایشی فراهم می‌کند. درنتیجه، برخلاف چیلرهای سنتی که کمپرسور با حداکثر توان روشن و خاموش می‌شود، در سیستم اینورتر کمپرسور با دورهای مختلف کار می‌کند و انرژی هدر نمی‌رود.

مزیت اصلی:

مصرف انرژی تنها متناسب با بار سرمایشی است.

کاهش استهلاک کمپرسور به دلیل کارکرد تدریجی و نرم.

عملکرد پایدارتر سیستم در شرایط مختلف آب‌وهوایی.

چرا اینورتر مصرف انرژی را کاهش می‌دهد؟

در چیلرهای معمولی، کمپرسور با رسیدن دما به حد تعیین‌شده خاموش می‌شود و دوباره با افزایش دما روشن می‌گردد. این خاموش و روشن شدن‌های مداوم باعث مصرف بالای انرژی و استهلاک کمپرسور می‌شود.

اما در چیلرهای اینورتر:

سرعت کمپرسور متناسب با نیاز تغییر می‌کند.

شوک الکتریکی ناشی از روشن شدن کامل کمپرسور حذف می‌شود.

سیستم با کمترین انرژی، بیشترین راندمان را ارائه می‌دهد.

به این ترتیب، در طول سال می‌توان تا ۳۰٪ در مصرف برق صرفه‌جویی کرد.

سازگاری با محیط زیست

یکی از نکات مهم در استفاده از چیلرهای اینورتر، کاهش انتشار گازهای گلخانه‌ای و استفاده بهینه از منابع انرژی است. از آنجایی که این چیلرها برق کمتری مصرف می‌کنند، ردپای کربنی کمتری نیز بر جای می‌گذارند و این موضوع برای پروژه‌هایی که به گواهی‌های محیط‌زیستی مثل LEED نیاز دارند، بسیار اهمیت دارد.

موارد کاربرد

چیلرهای اینورتر در مکان‌ها و پروژه‌های زیر بسیار مورد استفاده قرار می‌گیرند:

برج‌های مسکونی و اداری با بار سرمایشی متغیر در طول روز.

مراکز تجاری و فروشگاه‌ها که در ساعات اوج مصرف نیاز به سرمایش بیشتری دارند.

کارخانجات و سوله‌های صنعتی که در فصول مختلف به دمای پایدار نیاز دارند.

تبلیغ و معرفی خدمات فرااکسیژن

شرکت فرااکسیژن با ارائه چیلرهای اینورتر مدرن و کم‌مصرف، بهترین راهکارهای سرمایشی را برای پروژه‌های شما فراهم می‌کند. برای استعلام قیمت و مشاوره رایگان با شماره ۰۹۲۰۲۷۲۰۲۷۰ تماس بگیرید تا کارشناسان ما بهترین سیستم را متناسب با نیاز شما پیشنهاد دهند.

مطالعه بیشتر 1404/06/05 176

آیا ژنراتور کوچک خانگی برای چیلر کافی است؟

ژنراتور کوچک خانگی برای چیلر می‌تونه ناجی خنکی خونه‌تون تو روزهای گرم تابستون و قطعی برق باشه؟ اگه دنبال جواب این سؤالید، جای درستی اومدید! فرااکسیژن با ژنراتورهای کوچک خانگی (۱-۵ کیلووات، بنزینی/گازسوز، اینورتر/سایلنت) و چیلرهای خانگی (۱-۳ تن تبرید، مصرف ۱.۵-۳.۵ کیلووات) راهکاری بهینه برای خنکی بی‌وقفه ارائه می‌ده! یادتون میاد چطور موتور BLDC مصرف آب کولر آبی رو ۳۰٪ کم کرد؟ یا پدهای سلولزی کولر برای افراد آلرژیک هوای پاک ساختن؟ گرمایش از کف خورشیدی ۹.۴۵ میلیون تومن صرفه‌جویی داشت و فن حلزونی با زاویه ۱۵-۳۰ درجه خنکی رو ۵ درجه بهتر کرد؟ تو این مقاله ۵۰۰۰ کلمه‌ای، با زبانی پرانرژی و ساده، بررسی می‌کنیم که آیا ژنراتور کوچک خانگی برای چیلر کافیه، چه توانی نیازه، و چرا فرااکسیژن بهترین انتخابه!

این مقاله برای صاحب‌خونه‌ها، مدیران تأسیسات، و کسایی که می‌خوان تو فضاهای ۵۰-۳۰۰ متری با ژنراتور کوچک خانگی برای چیلر خنکی پایدار داشته باشن، نوشته شده. از محاسبات فنی تا صرفه‌جویی اقتصادی، همه‌چیز رو پوشش می‌دیم. برای مشاوره، خرید یا نصب، با 09202798980 تماس بگیرید یا به سایت فرااکسیژن سر بزنید!

چیلر خانگی و نیازهای برقی اون

چیلرهای خانگی (۱-۳ تن تبرید) برای خنک کردن فضاهای ۵۰-۳۰۰ متری طراحی شدن و معمولاً ۱.۵-۳.۵ کیلووات مصرف دارن (استاندارد ASHRAE 90.1). این چیلرها با کمپرسورهای اسکرال یا پیستونی کار می‌کنن و تو استارت اولیه (Surge) تا ۲-۳ برابر توان نامی (۳-۷.۵ کیلووات) نیاز دارن. مشکلات رایج چیلرها بدون ژنراتور مناسب:

قطعی برق: توقف خنکی و افزایش دما تا ۵ درجه در ساعت.

نوسان ولتاژ: آسیب به کمپرسور (هزینه تعمیر ۵-۱۰ میلیون تومن).

نویز بالا: ژنراتورهای غیراینورتر تا ۷۵ دسی‌بل صدا. ژنراتور کوچک خانگی برای چیلر (۱-۵ کیلووات) می‌تونه این مشکلات رو حل کنه، اما باید توان، نوع سوخت، و تکنولوژی مناسب رو انتخاب کنیم. بیایم جزئیات رو بررسی کنیم!

آیا ژنراتور کوچک خانگی برای چیلر کافیه؟

محاسبه توان مورد نیاز توضیح: چیلرهای خانگی ۱-۳ تن تبرید (۱.۵-۳.۵ کیلووات) برای استارت به ۳-۷.۵ کیلووات نیاز دارن (ضریب اطمینان ۱.۲-۱.۵، ISIRI 13976). ژنراتور کوچک خانگی برای چیلر باید ۲۰-۵۰٪ توان بیشتری داشته باشه. ویژگی‌ها:

چیلر ۱ تن: ۱.۵ کیلووات (استارت ۳-۴.۵ کیلووات).

چیلر ۲ تن: ۲.۵ کیلووات (استارت ۵-۶ کیلووات).

چیلر ۳ تن: ۳.۵ کیلووات (استارت ۶-۷.۵ کیلووات). مزایا فرااکسیژن:

ژنراتور FX-GEN-4000 (۴ کیلووات، اینورتر، هزینه ۱۵-۲۰ میلیون تومن).

پشتیبانی از چیلرهای ۱-۲ تن با AVR (نوسان ولتاژ زیر ۱٪).

سیستم ATS برای روشن شدن خودکار در ۱۰ ثانیه.

نوع سوخت و کارایی توضیح: ژنراتور کوچک خانگی برای چیلر می‌تونه بنزینی، گازسوز یا دیزلی باشه. گازسوز و اینورتر برای مصارف خانگی بهینه‌ترن (صرفه‌جویی ۳۰-۴۰٪ در سوخت). ویژگی‌ها:

بنزینی: دسترسی آسان، نویز ۶۵-۷۰ دسی‌بل، مصرف ۰.۵-۱ لیتر/ساعت.

گازسوز: هزینه سوخت ۵۰٪ کمتر، نویز ۵۸-۶۳ دسی‌بل.

دیزلی: عمر ۱۲-۱۵ سال، نویز ۷۰-۸۰ دسی‌بل. مزایا فرااکسیژن:

ژنراتور گازسوز FX-GAS-5000 (۵ کیلووات، هزینه ۲۰-۳۰ میلیون تومن).

مصرف سوخت ۰.۳ مترمکعب/ساعت (صرفه‌جویی سالیانه ۲-۳ میلیون تومن).

کانوپی سایلنت (نویز ۵۸ دسی‌بل، ISO 8528).

کیفیت برق خروجی توضیح: چیلرها به برق پایدار (۲۲۰ ولت، ۵۰ هرتز) حساسن. ژنراتور کوچک خانگی برای چیلر اینورتر برق پاک (THD<۳٪) تولید می‌کنه و از کمپرسور محافظت می‌کنه. ویژگی‌ها:

اینورتر: برق بدون نوسان، مناسب چیلرهای حساس.

AVR: نوسان ۵-۱۰٪، برای چیلرهای ساده‌تر کافی.

حفاظت اضافه‌بار: خاموشی خودکار در ۱۲۰٪ بار. مزایا فرااکسیژن:

ژنراتور FX-INV-4000 با تکنولوژی اینورتر (هزینه ۱۸-۲۵ میلیون تومن).

THD زیر ۲٪ (IEC 60034).

سیستم IoT برای مانیتورینگ ولتاژ/جریان (دقت ۰.۱ ولت).

نویز و نصب در فضای خانگی توضیح: ژنراتور کوچک خانگی برای چیلر باید کم‌صدا (زیر ۶۰ دسی‌بل) و مناسب فضاهای محدود باشه (استاندارد ISO 8528). ویژگی‌ها:

سایلنت: نویز ۵۸-۶۳ دسی‌بل (مثل گفتگوی معمولی).

وزن: ۵۰-۸۰ کیلوگرم برای جابجایی آسان.

تهویه: نصب در فضای باز با فاصله ۱ متر از دیوار. مزایا فرااکسیژن:

ژنراتور FX-GEN-4000 با کانوپی (نویز ۵۸ دسی‌بل، هزینه ۵۰۰,۰۰۰ تومن اضافی).

نصب با تراز لیزری (دقت ۰.۱ درجه).

گارانتی ۳۶ ماهه با پشتیبانی ۲۴/۷.

صرفه‌جویی اقتصادی توضیح: ژنراتور کوچک خانگی برای چیلر با تکنولوژی اینورتر و گازسوز هزینه‌های سوخت و نگهداری رو ۳۰-۵۰٪ کم می‌کنه (صرفه‌جویی ۳-۵ میلیون تومن سالیانه). ویژگی‌ها:

مصرف سوخت: ۰.۳-۰.۵ لیتر/ساعت (بنزینی) یا ۰.۳ مترمکعب/ساعت (گازسوز).

نگهداری: تعویض روغن هر ۱۰۰ ساعت (هزینه ۳۰۰,۰۰۰ تومن/سال).

عمر: ۸-۱۲ سال با نگهداری منظم. مزایا فرااکسیژن:

ژنراتور FX-GAS-5000 (هزینه اولیه ۲۰-۳۰ میلیون تومن).

صرفه‌جویی سالیانه ۳-۵ میلیون تومن (تعرفه ۱۰۰۰ تومن/کیلووات‌ساعت ۱۴۰۴).

نصب رایگان توسط تکنسین‌های با ۲۰ سال تجربه.

مطالعه بیشتر 1404/05/22 188

نگهداری دوره‌ای از چیلر

چیلرها از جمله تجهیزات سرمایشی حیاتی در ساختمان‌ها، مراکز تجاری، بیمارستان‌ها و صنایع محسوب می‌شوند. اگر چیلر به‌درستی نگهداری نشود، نه‌تنها مصرف انرژی آن افزایش پیدا می‌کند، بلکه احتمال خرابی‌های سنگین و توقف عملکرد نیز بیشتر خواهد شد. به همین دلیل، اجرای یک برنامه نگهداری منظم و حرفه‌ای برای چیلر ضروری است.

در این مقاله، یک چک‌لیست کامل و حرفه‌ای برای نگهداری دوره‌ای چیلر ارائه می‌دهیم، به‌طوری‌که تکنسین‌ها و حتی کاربران فنی ساختمان بتوانند از آن بهره‌برداری کنند.

چرا نگهداری چیلر اهمیت دارد؟

چیلر در مرکز سیستم سرمایش قرار دارد. اگر درست کار نکند، تمام فن‌کویل‌ها، داکت اسپلیت‌ها یا هواسازهای متصل، توانایی تولید سرمای مطلوب را از دست می‌دهند. برخی از دلایل اهمیت نگهداری منظم چیلر:

جلوگیری از کاهش راندمان
افزایش عمر مفید تجهیزات
جلوگیری از شوک‌های ناگهانی برق یا هیدرولیک
کاهش مصرف انرژی
پیشگیری از هزینه‌های سنگین تعمیرات

تقسیم‌بندی برنامه نگهداری چیلر

نگهداری چیلرها معمولاً به سه دسته اصلی تقسیم می‌شود:

بازرسی روزانه و هفتگی

سرویس ماهانه و فصلی

بازبینی سالانه (یا نیم‌سالی) تخصصی

در ادامه هر بخش را به‌صورت دقیق بررسی می‌کنیم.

۱. چک‌لیست روزانه و هفتگی چیلر

این اقدامات باید توسط تکنسین تاسیسات ساختمان یا مسئول بهره‌برداری انجام شود:

✅ بررسی پارامترهای عملکرد دستگاه

بررسی فشار ورودی و خروجی گاز

بررسی دمای آب ورودی و خروجی چیلر

اطمینان از روشن بودن تمام کمپرسورها

مشاهده و ثبت صدای غیرعادی در دستگاه

✅ کنترل سیستم برق

بررسی کلیدهای فرمان

بررسی تابلو برق چیلر (چک کردن آمپر و ولتاژ)

اطمینان از عدم وجود بوی سوختگی یا حرارت بالا در تابلو

✅ کنترل سیستم آب و پمپ‌ها

مشاهده نشت در اتصالات، فلنج‌ها یا شیرآلات

کنترل عملکرد صحیح پمپ‌های سیرکولاتور

بررسی فشار آب برگشتی و مقدار دبی

۲. چک‌لیست ماهانه و فصلی چیلر

در این مرحله، اقدامات فنی‌تر و عمیق‌تری توسط تکنسین مجرب یا شرکت خدماتی انجام می‌شود.

✅ سرویس کندانسور چیلر (آبی یا هوایی)

در چیلرهای آبی:

شست‌وشوی پوسته و لوله‌های کندانسور (descaling)

کنترل رسوبات احتمالی

در چیلرهای هوایی:

تمیز کردن کویل‌ها با فشار هوا یا شست‌وشوی ملایم

بررسی فن‌ها و عملکرد آن‌ها

✅ بررسی وضعیت روغن کمپرسور

مشاهده رنگ و ویسکوزیته روغن

کنترل سطح روغن در گیج مخصوص

در صورت نیاز، تعویض روغن یا افزودن آن

✅ کنترل گاز مبرد

بررسی فشار عملکرد کمپرسور

تشخیص نشتی گاز با ابزار مخصوص (sniffer یا کف صابون)

شارژ گاز در صورت کاهش محسوس فشار

✅ بررسی لرزش و صدا

محکم بودن پیچ‌ها و اتصالات بدنه و کمپرسورها

بررسی لرزش ناهمگون و صدای غیرعادی

✅ کنترل تجهیزات جانبی

بررسی عملکرد سنسورها (دما، فشار)

بررسی تایمر، شیر انبساط، بورد فرمان، ترموستات‌ها

۳. اقدامات تخصصی نیم‌سالی یا سالانه چیلر

در این مرحله، شرکت سرویس تخصصی یا نمایندگی چیلر باید وارد عمل شود و اقدامات پیشرفته‌تری را انجام دهد:

✅ آنالیز گاز مبرد و کیفیت آن

بررسی وجود آلودگی یا رطوبت در مدار مبرد

در صورت نیاز، بازیابی و تصفیه یا تعویض گاز

✅ تست ایمنی مدار برق

بررسی کامل رله‌ها، کنتاکتورها، سیم‌کشی داخلی

بررسی نشتی جریان و نوسانات احتمالی

✅ کالیبراسیون تجهیزات کنترلی

تنظیم مجدد سنسورهای دما و فشار

کالیبره‌کردن PLC یا ترموستات مرکزی

✅ بررسی انسداد احتمالی در مبدل‌ها

استفاده از مواد شیمیایی مناسب برای رسوب‌زدایی

بررسی افت فشار ورودی و خروجی مبدل

علائم هشداردهنده نیاز به سرویس چیلر

حتی اگر زمان سرویس نرسیده باشد، برخی نشانه‌ها ممکن است فوراً سرویس را ضروری کنند:

افزایش مصرف برق

صدای ناهنجار از کمپرسور

کاهش محسوس سرمای تولیدی

نشتی روغن یا گاز از بدنه

خاموش و روشن شدن مداوم سیستم

افزایش دمای آب برگشتی

مطالعه بیشتر 1404/04/30 257

نقش اواپراتور و کندانسور در عملکرد چیلر

چیلرها ستون فقرات سیستم‌های تهویه مطبوع تو محیط‌های بزرگ مثل ادارات، بیمارستان‌ها، و مراکز تجاری‌ان. اما قلب تپنده این دستگاه‌های قدرتمند، اواپراتور و کندانسور هستن که عملکردشون رو تعیین می‌کنن! فرااکسیژن با چیلرهای تراکمی پیشرفته (۵-۵۰ تن تبرید) که اواپراتور و کندانسورهای بهینه دارن، تهویه‌ای خنک، کم‌مصرف، و پایدار رو تضمین می‌کنه! یادتون میاد موتورهای BLDC ما چطور با نویز ۳۵ دسی‌بل فضا رو آروم کردن؟ پمپ‌های آب‌مون فشار رو به ۳ بار رسوندن، داکت اسپلیت‌ها ادارات رو خنک کردن، و راهکارهای کولر آبی و فن کویل ما هزینه‌ها رو کم کردن؟ تو این مقاله ۵۰۰۰ کلمه‌ای، با زبانی پرانرژی و ساده، نقش اواپراتور و کندانسور در عملکرد چیلر رو بررسی می‌کنیم، تأثیرشون رو روی راندمان توضیح می‌دیم، و نشون می‌دیم چرا چیلرهای فرااکسیژن بهترین انتخابن!

این مقاله برای مدیران تأسیسات، مهندسان تهویه، و صاحبان ساختمان‌های تجاری نوشته شده که دنبال چیلری با راندمان بالا (COP ۴.۵) برای فضاهای ۵۰۰-۵۰۰۰ متری هستن. از کارکرد فنی تا نگهداری، همه‌چیز رو پوشش می‌دیم. برای مشاوره، خرید، یا نصب، با 09202798980 تماس بگیرید یا به سایت فرااکسیژن سر بزنید!

اواپراتور و کندانسور: قلب چیلر

چیلرهای تراکمی با سیکل تبرید (گاز R410a یا R134a) کار می‌کنن و چهار جزء اصلی دارن: کمپرسور، اواپراتور، کندانسور، و شیر انبساط. اواپراتور و کندانسور مبدل‌های حرارتی‌ان که گرما رو جابه‌جا می‌کنن و عملکرد چیلر رو بهینه می‌کنن.

اواپراتور چیست؟

اواپراتور (Evaporator) مبدل حرارتیه که گرما رو از آب یا هوای محیط جذب می‌کنه و اون رو خنک می‌کنه. تو چیلرهای تراکمی، مبرد (R410a) تو اواپراتور بخار می‌شه و گرما رو از آب (دمای ۱۲-۷ درجه) می‌گیره، که باعث تولید آب سرد (۷ درجه) برای فن کویل‌ها یا هواسازها می‌شه. انواع اواپراتور:

پوسته‌لوله (Shell & Tube): برای چیلرهای بزرگ (۵-۵۰ تن تبرید)، با راندمان انتقال حرارت ۰.۰۵ وات بر متر-کلوین.

صفحه‌ای (Plate): برای فضاهای کوچک، با ۲۰٪ راندمان بالاتر.

DX (Direct Expansion): برای چیلرهای کوچک، با هوادهی ۴۰۰-۲۰۰۰ CFM.

کندانسور چیست؟

کندانسور (Condenser) گرمای جذب‌شده توسط مبرد رو به محیط (هوا یا آب) دفع می‌کنه. تو کندانسور، مبرد از حالت گازی به مایع تبدیل می‌شه و گرما رو آزاد می‌کنه. انواع کندانسور:

هوایی: با فن‌های BLDC (۳۵-۴۵ دسی‌بل)، برای فضاهای باز.

آبی: با برج خنک‌کننده، برای چیلرهای بزرگ (COP ۴.۵).

تبخیری: ترکیبی برای راندمان بالاتر در محیط‌های خشک.

نقش اواپراتور در عملکرد چیلر

۱. تولید آب سرد

اواپراتور گرما رو از آب (۱۲ درجه) جذب می‌کنه و آب سرد (۷ درجه) تولید می‌کنه که تو فن کویل‌ها یا هواسازها برای خنک کردن فضا استفاده می‌شه. راندمان اواپراتور (۰.۰۴-۰.۰۶ وات بر متر-کلوین) مستقیماً روی ظرفیت سرمایش (۵-۵۰ تن تبرید) اثر می‌ذاره.

۲. کاهش مصرف انرژی

اواپراتورهای پوسته‌لوله فرااکسیژن با لوله‌های مسی (قطر ۸-۱۲ میلی‌متر) و طراحی بهینه، افت فشار آب رو به ۰.۵-۱ بار می‌رسونن و مصرف برق کمپرسور رو ۱۰-۱۵٪ کم می‌کنن (EER ۳.۴).

۳. پایداری دما

اواپراتور با کنترل دقیق دما (دقت ۰.۵ درجه) از یخ‌زدگی آب جلوگیری می‌کنه و دمای ثابت (۷±۰.۵ درجه) رو تضمین می‌کنه.

مشکلات اواپراتور و راهکارها

رسوب‌گرفتگی: رسوبات (CaCO3) انتقال حرارت رو ۲۰٪ کم می‌کنن. تمیزکاری هر ۶ ماه (هزینه ۱-۲ میلیون تومن) با محلول اسیدی (PH ۵) مشکل رو حل می‌کنه.

یخ‌زدگی: دمای پایین‌تر از ۴ درجه به لوله‌ها آسیب می‌زنه. فرااکسیژن سیستم ضد یخ (سنسور NTC) ارائه می‌ده.

کاهش جریان آب: پمپ ضعیف (فشار زیر ۲ بار) راندمان رو کم می‌کنه. پمپ‌های فرااکسیژن (۳ بار) این مشکل رو حل می‌کنن.

مطالعه بیشتر 1404/04/29 197

بررسی عمر مفید چیلرهای تراکمی

مقدمه

چیلرهای تراکمی، قلب تپنده‌ی سیستم‌های سرمایشی در بسیاری از ساختمان‌ها، مراکز تجاری و کارخانه‌ها هستند. این تجهیزات سرمایشی به‌واسطه فناوری پیشرفته و عملکرد پایدار، انتخاب اول در تأمین سرمایش مرکزی محسوب می‌شوند. اما مانند هر تجهیز مکانیکی دیگری، عمر مفید آن‌ها نیز محدود است و عوامل متعددی بر طول عمر این سیستم تأثیرگذارند.

۱. عمر مفید چیلرهای تراکمی؛ به‌طور متوسط چند سال است؟

عمر مفید یک چیلر تراکمی معمولاً بین ۱۵ تا ۲۵ سال برآورد می‌شود. این بازه به عوامل مختلفی بستگی دارد، از جمله:

برند و کیفیت ساخت
نوع کمپرسور (اسکرال، اسکرو، سانتریفیوژ)
شرایط نگهداری و سرویس دوره‌ای
کیفیت آب و سیال عبوری
شرایط محیطی (آب‌وهوا، آلودگی هوا و...)

برخی برندهای معتبر با سرویس صحیح، حتی بیش از ۳۰ سال هم کارایی دارند، ولی در اغلب موارد پس از ۲۰ سال نیاز به تعویض یا اورهال اساسی حس می‌شود.

۲. مهم‌ترین عوامل کاهش‌دهنده عمر چیلر

عمر مفید چیلرها می‌تواند به‌راحتی تحت تأثیر برخی شرایط، کاهش پیدا کند. مهم‌ترین عوامل عبارت‌اند از:

الف) عدم انجام سرویس‌های منظم

کثیفی کویل‌ها، گرفتگی مسیرها، نشت مبرد و عدم تعویض فیلترها باعث فشار مضاعف بر کمپرسور می‌شود.

ب) کیفیت پایین مبرد یا روغن کمپرسور

استفاده از گازهای بی‌کیفیت یا روغن ناسازگار می‌تواند منجر به خرابی‌های زودرس شود.

ج) عدم تطبیق ظرفیت چیلر با بار حرارتی ساختمان

چیلرهای کم‌ظرفیت در معرض استهلاک بیشتر قرار می‌گیرند.

د) نوسانات برق و نبود محافظ

این نوسانات به تجهیزات برقی و تابلو کنترل آسیب زده و خرابی‌های مکرر ایجاد می‌کنند.

۳. نشانه‌هایی که می‌گویند چیلر عمرش را کرده

گاهی اوقات بدون نیاز به تجهیزات پیچیده، می‌توان از روی رفتار سیستم، متوجه پایان عمر مفید چیلر شد:

افزایش مصرف برق بدون بهبود کارایی
عملکرد نامنظم و قطع و وصل مکرر
کاهش محسوس در سرمایش
سروصداهای غیرطبیعی از کمپرسور یا فن
نشت‌های مکرر گاز مبرد
خرابی‌های تکرارشونده در تابلو برق یا سنسورها

اگر چند مورد از این نشانه‌ها را هم‌زمان مشاهده کردید، احتمالاً زمان تعویض چیلر یا حداقل بازسازی جدی آن فرارسیده است.

۴. آیا می‌توان عمر چیلر تراکمی را افزایش داد؟

بله، در بسیاری از موارد با رعایت چند اصل ساده، عمر مفید چیلر را می‌توان تا ۵ سال یا بیشتر افزایش داد:

انجام سرویس ماهانه، فصلی و سالانه به‌صورت منظم

استفاده از تابلوهای برق محافظ و کنترل هوشمند

نصب تجهیزات فیلتراسیون آب و رسوب‌زدایی دوره‌ای

انتخاب درست ظرفیت چیلر متناسب با پروژه

شارژ اصولی گاز مبرد با ابزارهای دقیق

مطالعه بیشتر 1404/04/28 199

آیا چیلر صرفاً خنک می‌کند یا گرمایش هم دارد؟

بسیاری از افراد، به‌خصوص مصرف‌کنندگان خانگی و حتی برخی مجریان تأسیسات مکانیکی، چیلر را صرفاً دستگاهی برای خنک‌سازی می‌دانند. در نگاه نخست، این تصور تا حدی درست است؛ زیرا واژه "چیلر" (Chiller) از ریشه "Chill" به معنای سرد کردن گرفته شده و عملکرد اصلی آن نیز کاهش دمای آب برای سرمایش محیط است. اما آیا واقعاً چیلر فقط در تابستان کاربرد دارد؟ یا می‌توان از آن برای گرمایش هم استفاده کرد؟ پاسخ به این پرسش، به نوع سیستم، طراحی مدار و تکنولوژی مورد استفاده در دستگاه بستگی دارد.

در این مقاله از سایت فرااکسیژن، نگاهی جامع به عملکرد چیلر در حالت سرمایش و گرمایش خواهیم داشت و بررسی می‌کنیم که چه نوع چیلرهایی توانایی تولید گرما دارند و در چه شرایطی استفاده از آن‌ها مقرون به صرفه و کاربردی است.

بخش اول: چیلر چیست و چگونه کار می‌کند؟

چیلر دستگاهی است که با گرفتن حرارت از یک مدار آبی، آن را خنک می‌کند. آب خنک‌شده به فن‌کوئل‌ها، هواسازها یا دیگر یونیت‌های توزیع هوا منتقل شده و باعث خنک‌شدن محیط می‌شود. اساس کار چیلرها به دو دسته کلی تقسیم می‌شود:

چیلر تراکمی: با استفاده از کمپرسور، کندانسور، اواپراتور و شیر انبساط کار می‌کند. در این مدل‌ها، گاز مبرد به کمک سیکل تبرید حرارت را از آب گرفته و آن را به محیط بیرون منتقل می‌کند.
چیلر جذبی: به‌جای کمپرسور، از حرارت یک منبع گرمایی (مانند بخار، شعله مستقیم یا آب داغ) برای جابه‌جایی مبرد استفاده می‌شود.

در حالت عمومی، چیلرها برای کاهش دمای آب به کار می‌روند. اما در طراحی‌های خاص، امکان تولید گرما هم وجود دارد.

بخش دوم: آیا چیلر گرما تولید می‌کند؟

در حالت پایه، چیلر برای سرمایش ساخته شده است، اما برخی از مدل‌های خاص می‌توانند گرمایش هم انجام دهند. این قابلیت در دو حالت زیر ممکن می‌شود:

1. استفاده از گرمای حاصل از چیلر (Heat Recovery)

در چیلرهای تراکمی، مخصوصاً مدل‌های اسکرو و سانتریفیوژ، گرمای زیادی از طریق کندانسور دفع می‌شود. در برخی طراحی‌های خاص، این گرما به جای هدر رفت، جذب یک مبدل حرارتی شده و برای گرمایش آب یا هوا مورد استفاده قرار می‌گیرد. این فرآیند به "Heat Recovery Chiller" یا "چیلر بازیافت حرارت" معروف است.

مزایا:

کاهش مصرف انرژی در سیستم گرمایشی

استفاده از گرمای زائد دستگاه برای مقاصد مفید

2. استفاده از چیلر معکوس یا چیلر هیت‌پمپ (Reversible Chiller)

این نوع چیلرها می‌توانند با معکوس کردن چرخه تبرید، هم در تابستان خنک‌کنندگی و هم در زمستان گرمایش ارائه دهند. در واقع، مشابه با اسپلیت‌های معمولی دارای اینورتر، این دستگاه‌ها عملکرد دوگانه دارند.

مزایا:

بهره‌وری بالا در مناطق معتدل

عدم نیاز به سیستم گرمایشی جداگانه

بخش سوم: چه نوع چیلرهایی توان گرمایشی دارند؟

چیلرهایی که قابلیت گرمایش دارند به‌طور کلی شامل موارد زیر هستند:

چیلر هیت ریکاوری (Heat Recovery Chiller)

در این سیستم‌ها، گرمای خروجی کندانسور به وسیله یک مبدل بازیابی می‌شود. این گرما می‌تواند برای گرم‌کردن آب مصرفی یا گرمایش محیط استفاده شود.

چیلر هیت‌پمپ (Heat Pump Chiller)

در چیلرهای معکوس، جهت سیکل تبرید با کمک شیر چهارراهه برعکس شده و کندانسور به اواپراتور و برعکس تبدیل می‌شود. در نتیجه، دستگاه می‌تواند در فصول سرد، گرما را به آب منتقل کند.

چیلر جذبی دو اثره یا شعله مستقیم

برخی از چیلرهای جذبی، به‌ویژه مدل‌های شعله مستقیم، توانایی گرمایش از طریق همان مشعل خود را دارند. با تغییر طراحی، می‌توان از آن‌ها برای آبگرم مصرفی یا سیستم‌های گرمایشی نیز استفاده کرد.

بخش چهارم: مزایا و معایب استفاده از چیلر در حالت گرمایش

مزایا	معایب
کاهش مصرف گاز در گرمایش	راندمان کمتر نسبت به پکیج یا بویلر
یکپارچگی سیستم سرمایش و گرمایش	قیمت اولیه بالاتر
بهره‌برداری بهینه از گرمای دفع‌شده	نیاز به طراحی تخصصی مدار لوله‌کشی

مطالعه بیشتر 1404/04/26 281

چیلرهای مدولار چیستند؟ بررسی مزایا، ساختار و کاربردها

در دنیای تهویه مطبوع، انتخاب یک سیستم سرمایشی که همزمان پاسخگوی نیازهای متغیر پروژه و بهینه از نظر مصرف انرژی باشد، بسیار مهم است. یکی از گزینه‌های مدرن و انعطاف‌پذیر در این زمینه، چیلرهای مدولار (Modular Chillers) هستند. اما این چیلرها دقیقاً چه هستند و چه تفاوتی با چیلرهای سنتی دارند؟ در ادامه به‌صورت دقیق و کاربردی بررسی می‌کنیم.

۱. چیلر مدولار چیست؟ تعریف ساده

چیلر مدولار مجموعه‌ای از چندین واحد چیلر مستقل است که به‌صورت موازی کنار هم نصب می‌شوند و با هم یک سیستم سرمایشی یکپارچه را تشکیل می‌دهند. هر ماژول دارای کمپرسور، کندانسور و مدار کنترل مستقل است. این ماژول‌ها می‌توانند به مرور زمان به تعداد بیشتر گسترش یابند.

مثال: فرض کنید شما ابتدا یک ماژول 30 تن تبرید نصب می‌کنید و در آینده با افزایش بار سرمایشی، دو ماژول دیگر اضافه می‌کنید تا به 90 تن برسید—بدون نیاز به تغییر سیستم اصلی.

۲. ساختار و نحوه عملکرد چیلر مدولار

هر ماژول چیلر مدولار معمولاً شامل این اجزا است:

کمپرسور اسکرال یا اسکرو (در مدل‌های بزرگ‌تر)

کندانسور هوایی یا آبی

مدار کنترلی مستقل با قابلیت اتصال به BMS

کویل تبخیر برای انتقال حرارت

زمانی که سیستم نیاز به بار بیشتر دارد، ماژول‌های بیشتری به‌صورت خودکار فعال می‌شوند. به این ترتیب، سیستم به‌صورت پله‌ای و هوشمند ظرفیت خود را تنظیم می‌کند.

۳. مزایای چیلرهای مدولار نسبت به چیلرهای سنتی

مزیت توضیح

مقیاس‌پذیری می‌توانید ابتدا با یک ماژول شروع کنید و با رشد پروژه، ماژول‌های بیشتری اضافه کنید.

افزایش قابلیت اطمینان اگر یکی از ماژول‌ها خراب شود، بقیه ماژول‌ها به‌کار خود ادامه می‌دهند.

نصب ساده‌تر ابعاد کوچکتر هر ماژول نسبت به یک چیلر مرکزی بزرگ، حمل و نصب را آسان‌تر می‌کند.

صرفه‌جویی در انرژی چون فقط ماژول‌های مورد نیاز روشن می‌شوند، در مصرف انرژی بهینه عمل می‌کند.

سرویس‌پذیری آسان‌تر امکان سرویس یا تعمیر یک ماژول بدون نیاز به توقف کل سیستم وجود دارد.

۴. کاربردهای رایج چیلر مدولار

هتل‌ها و مراکز اقامتی: برای هر طبقه یا بلوک، می‌توان یک ماژول مجزا استفاده کرد.

ساختمان‌های اداری و تجاری: قابلیت تطبیق با ساعات کاری مختلف.

بیمارستان‌ها: فراهم کردن پایداری بیشتر و کاهش ریسک قطع سرمایش.

پروژه‌های در حال گسترش: مثل مراکز خرید یا برج‌های چند مرحله‌ای.

۵. تفاوت با چیلرهای معمولی

ویژگی چیلر مدولار چیلر سنتی (تک‌واحد)

نوع طراحی ماژولار، مستقل یکپارچه، متمرکز

قابلیت افزایش ظرفیت بله خیر (مگر با تعویض کل سیستم)

ریسک قطع سرویس پایین بالا (در صورت خرابی کامل)

قیمت اولیه معمولاً بالاتر پایین‌تر

تعمیرات و نگهداری آسان‌تر سخت‌تر

۶. چیلر مدولار اینورتر: ترکیب مدرنیته با بهره‌وری

در سال‌های اخیر، ترکیب مدولار بودن با کمپرسورهای اینورتر باعث شده سیستم‌هایی ساخته شوند که هم بهینه‌تر و هم هوشمندتر عمل می‌کنند. این چیلرها در پروژه‌های BMS، ساختمان‌های سبز و محیط‌هایی با نوسان بار سرمایشی بهترین عملکرد را دارند.

مطالعه بیشتر 1404/04/24 234

آیا چیلر مناسب مناطق کویری است؟

مقدمه

مناطق کویری ایران مانند یزد، کرمان، طبس و زاهدان با گرمای شدید و رطوبت بسیار پایین شناخته می‌شوند. در این مناطق انتخاب سیستم سرمایشی بهینه، نه‌تنها مسئله آسایش حرارتی بلکه موضوعی حیاتی در مصرف انرژی و نگهداری تجهیزات نیز هست. یکی از سوالات رایج در این مناطق این است: آیا چیلرها – به‌ویژه چیلرهای هواخنک یا آب‌خنک – برای این اقلیم مناسب هستند؟ این مقاله با بررسی علمی و فنی به این پرسش پاسخ می‌دهد.

۱. آشنایی با شرایط اقلیم کویری

مناطق کویری ایران ویژگی‌های مشترکی دارند:

دمای تابستان بالای ۴۵ درجه سانتی‌گراد
رطوبت نسبی بسیار پایین (زیر ۲۰٪)
نوسانات دمایی شدید بین روز و شب
منابع محدود آب

این ویژگی‌ها تأثیر مستقیم بر انتخاب تجهیزات سرمایشی دارند؛ مخصوصاً وقتی پای چیلرها در میان باشد.

۲. بررسی انواع چیلرها در اقلیم خشک

الف) چیلر آب‌خنک (Water-Cooled Chiller)

✅ مزایا:

عملکرد بهتر در دمای بالا

بازدهی بالاتر در شرایط پایدار

صدای کمتر نسبت به چیلر هواخنک

❌ معایب در مناطق کویری:

نیاز به برج خنک‌کن (Cooling Tower) که آب زیادی مصرف می‌کند

افزایش رسوب و خوردگی به دلیل تبخیر سریع آب

وابستگی به تأمین دائمی آب با کیفیت مناسب

نتیجه: در مناطقی مثل طبس یا زابل که آب کمیاب است، چیلر آب‌خنک گزینه‌ای پرهزینه و پرریسک خواهد بود.

ب) چیلر هواخنک (Air-Cooled Chiller)

✅ مزایا:

بدون نیاز به برج خنک‌کن و آب مصرفی

نصب ساده‌تر و هزینه نگهداری پایین‌تر

مناسب برای مناطق با محدودیت منابع آبی

❌ معایب:

بازدهی پایین‌تر در دماهای بسیار بالا

نیاز به فضای باز و تهویه مناسب برای کندانسور

نکته: چیلرهای هواخنک مدرن با کمپرسورهای اینورتر و کندانسور بزرگ‌تر تا حدی توانسته‌اند مشکل کاهش راندمان در گرمای شدید را جبران کنند.

۳. تأثیر دمای محیط بر عملکرد چیلر

چیلرها – به‌ویژه از نوع هواخنک – در دماهای بالای ۴۵ درجه با چالش‌های زیر مواجه می‌شوند:

کاهش COP (ضریب عملکرد)

فشار بالای گاز در کمپرسور

احتمال اورلود شدن موتور کمپرسور

افزایش مصرف برق

اما مدل‌های جدید با فناوری‌هایی مثل BLDC، سیستم‌های کنترل هوشمند، و مبدل‌های حرارتی بهینه‌شده توانسته‌اند عملکرد خوبی حتی در دمای بالا داشته باشند.

۴. آیا چیلر اینورتر در کویر توصیه می‌شود؟

بله. چیلرهای اینورتر به‌دلیل ویژگی‌هایی مثل کنترل دور کمپرسور، کاهش جریان راه‌اندازی، و کارکرد بهینه در بارهای جزئی، برای مناطق گرم و خشک گزینه‌ای بسیار مناسب‌اند. آن‌ها نسبت به چیلرهای ON/OFF مصرف برق کمتری دارند و فشار کمتری به سیستم وارد می‌کنند.

۵. استفاده از چیلر در چه ساختمان‌هایی در کویر منطقی‌تر است؟

استفاده از چیلرها در کویر توصیه می‌شود برای:

ساختمان‌های بزرگ اداری یا تجاری

کارخانه‌ها یا کارگاه‌های صنعتی

بیمارستان‌ها یا هتل‌ها

ساختمان‌هایی با زیرساخت تهویه مطبوع مرکزی

اما برای خانه‌های ویلایی یا مسکونی کوچک، استفاده از داکت اسپلیت یا کولرهای کم‌مصرف گزینه مناسب‌تری است.

مطالعه بیشتر 1404/04/23 194

نقش کنترلر هوشمند در کارکرد بهینه چیلر

مقدمه:

در دنیای امروز که بهینه‌سازی مصرف انرژی در اولویت قرار دارد، استفاده از سیستم‌های کنترل هوشمند برای تجهیزات تهویه مطبوع مانند چیلرها به یکی از مؤثرترین راهکارها برای افزایش راندمان و کاهش مصرف برق تبدیل شده است. چیلر به‌عنوان قلب سیستم سرمایشی، نیازمند مدیریتی دقیق و هوشمند برای جلوگیری از اتلاف انرژی است.

عملکرد کنترلر هوشمند چیلر چیست؟

کنترلر هوشمند، مغز متفکر چیلر محسوب می‌شود که با دریافت اطلاعات از حسگرهای مختلف (مانند دمای آب، فشار، دمای محیط، بار حرارتی و...) تصمیم‌گیری می‌کند. این کنترلرها می‌توانند به صورت لحظه‌ای عملکرد کمپرسورها، پمپ‌ها، فن‌ها و سایر اجزای سیستم را تنظیم کنند.

مزایای استفاده از کنترلر هوشمند در چیلر

کاهش مصرف برق:

با تنظیم دقیق عملکرد چیلر متناسب با بار واقعی، از روشن‌وخاموش شدن مکرر کمپرسورها جلوگیری شده و مصرف انرژی کاهش می‌یابد.

افزایش طول عمر تجهیزات:

کنترل هوشمند باعث کاهش استهلاک مکانیکی و حرارتی اجزای چیلر می‌شود.

امکان مانیتورینگ و مدیریت از راه دور:

بسیاری از کنترلرهای مدرن قابلیت اتصال به شبکه اینترنت یا BMS را دارند و امکان کنترل از طریق موبایل یا کامپیوتر را فراهم می‌کنند.

تشخیص خطا و هشدار پیشگیرانه:

کنترلر هوشمند می‌تواند قبل از بروز خرابی‌های جدی، علائم خطر را شناسایی کرده و از طریق پیام یا اعلان هشدار دهد.

تنظیم دمای دقیق و یکنواخت:

با پایش مداوم دمای محیط و دمای آب، دمای فضا در یک بازه بسیار دقیق کنترل می‌شود.

چیلرهای بدون کنترل هوشمند چه مشکلی دارند؟

چیلرهایی که از کنترلرهای سنتی استفاده می‌کنند، معمولاً فقط بر اساس یک نقطه تنظیم ساده عمل می‌کنند. این موضوع باعث می‌شود در شرایط تغییرات دمای محیط یا بار حرارتی، چیلر نتواند بهینه کار کند و در نتیجه مصرف برق بالا رود یا فضای داخلی به‌درستی خنک نشود.

چه قابلیت‌هایی را باید در کنترلر هوشمند چیلر جست‌وجو کنیم؟

قابلیت تنظیم چندمرحله‌ای کمپرسور
کنترل سرعت فن کندانسور (ویژه چیلر هواخنک)
سازگاری با سیستم BMS
پشتیبانی از پروتکل‌های Modbus و BACnet
قابلیت کنترل بر اساس بار واقعی (load-based control)
امکان ذخیره داده‌ها و گزارش‌گیری عملکرد

نتیجه‌گیری

نقش کنترلر هوشمند در کارکرد بهینه چیلر، حیاتی و غیرقابل چشم‌پوشی است. این سیستم‌های پیشرفته، نه‌تنها موجب صرفه‌جویی در هزینه‌های برق و نگهداری می‌شوند، بلکه عملکرد کلی سیستم تهویه را نیز به طرز چشم‌گیری بهبود می‌بخشند. توصیه می‌شود در هر پروژه صنعتی، تجاری یا مسکونی متوسط به بالا، از چیلرهایی با کنترلرهای هوشمند استفاده شود تا بهره‌وری سیستم به حداکثر برسد.

مطالعه بیشتر 1404/04/22 187

چیلر مناسب برای کارخانجات صنعتی

راهنمای انتخاب، ویژگی‌ها و معرفی بهترین برندها برای تولید پایدار

مقدمه

در قلب هر کارخانه‌ای، سیستم سرمایشی نه تنها برای ایجاد آسایش کارکنان، بلکه برای حفظ عملکرد دقیق دستگاه‌ها، کنترل دمای خطوط تولید و افزایش راندمان تجهیزات نقش حیاتی دارد. از میان تجهیزات مختلف، چیلرهای صنعتی به عنوان ستون فقرات سیستم‌های تهویه و خنک‌کاری در صنایع شناخته می‌شوند. اما پرسش کلیدی این است: چه نوع چیلری برای کارخانجات صنعتی مناسب‌تر است؟ این مقاله به بررسی جامع این پرسش می‌پردازد و شما را با معیارهای انتخاب، مزایا و معایب مدل‌های مختلف آشنا می‌کند. همچنین در طول مقاله از تجربیات مشاوران سایت فرااکسیژن بهره می‌گیریم.

فصل اول: نقش چیلر در فرآیندهای صنعتی

چیلرها در صنایع مختلف وظایف متعددی برعهده دارند، از جمله:

خنک‌کاری قالب‌ها در صنایع پلاستیک و تزریق

کنترل دمای روغن در دستگاه‌های CNC

تأمین آب خنک برای برج‌های تست الکترونیکی

تهویه سالن‌های تولید و بسته‌بندی

تثبیت دما در صنایع غذایی، دارویی و شیمیایی

فصل دوم: انواع چیلرهای مناسب برای صنایع

2.1 چیلرهای تراکمی آب‌خنک

دارای برج خنک‌کن

مناسب برای مناطق گرم و مرطوب

راندمان بالا در توان‌های بالا

مصرف برق پایین‌تر نسبت به هواخنک‌ها

2.2 چیلرهای تراکمی هواخنک

بدون نیاز به آب

نصب و راه‌اندازی ساده‌تر

مناسب برای مناطق کم‌آب و خشک

نیازمند فضای باز برای کندانسور

2.3 چیلرهای اسکرو یا اسکرال؟

برای ظرفیت‌های بالا، استفاده از کمپرسور اسکرو پیشنهاد می‌شود چون:

توان تحمل بار پیوسته بالا

عمر مفید بیشتر

مناسب برای کارکرد ۲۴ ساعته کارخانه‌ها

فصل سوم: معیارهای انتخاب چیلر صنعتی

ظرفیت سرمایشی مورد نیاز (تن تبرید)

نوع فرآیند صنعتی (پیوسته یا ناپیوسته)

شرایط آب و هوایی محل نصب

محدودیت مصرف آب یا برق در کارخانه

هزینه‌های نگهداری و تعمیرات

راندمان انرژی و مصرف برق (EER یا COP)

امکان کنترل هوشمند (BMS)

فصل چهارم: چیلر اینورتر یا معمولی؟

در صنایع با نوسان بار حرارتی، چیلرهای اینورتر انتخاب بهتری هستند چون:

مصرف برق را تا ۳۰٪ کاهش می‌دهند

عملکرد نرم‌تری دارند

عمر کمپرسور افزایش می‌یابد

با BMS قابل کنترل‌اند

فصل پنجم: چیلر پیشنهادی فرااکسیژن برای کارخانه‌ها

فرااکسیژن با تجربه بیش از یک دهه در اجرای پروژه‌های صنعتی، پیشنهاد می‌کند:

✅ چیلر اسکرو آب‌خنک با کندانسور Shell & Tube

✅ برندهای مطرح مانند Trane، Carrier، Clivet یا برندهای داخلی با کیفیت سفارشی

✅ تابلو برق اینورتر دار

✅ سیستم کنترلی هوشمند با قابلیت اتصال به PLC کارخانه

✅ عایق‌کاری حرفه‌ای برای لوله‌ها

✅ نصب و راه‌اندازی توسط تیم متخصص

فصل ششم: اشتباهات رایج در انتخاب چیلر صنعتی

🚫 انتخاب چیلر هواخنک برای مناطق شرجی

🚫 توجه نکردن به مصرف واقعی فرآیند

🚫 انتخاب برند متفرقه بدون خدمات پس از فروش

🚫 نادیده گرفتن فضای نصب و تهویه کندانسورها

🚫 سرویس نکردن به‌موقع چیلرهای صنعتی

فصل هفتم: خدمات فرااکسیژن برای صنایع

اگر مسئول تاسیسات کارخانه هستید یا در واحد بهره‌برداری فعالیت می‌کنید، می‌توانید از خدمات ویژه فرااکسیژن استفاده کنید:

🔧 محاسبه رایگان ظرفیت چیلر برای خط تولید

📊 مشاوره انتخاب بهینه‌ترین نوع چیلر

🛠 نصب و راه‌اندازی حرفه‌ای در سراسر ایران

🔍 سرویس دوره‌ای و اورهال چیلر صنعتی

📱 امکان کنترل از راه دور با اپلیکیشن اختصاصی

مراجعه کنید به: www.faraoxygen.com

نتیجه‌گیری

چیلر مناسب برای کارخانه باید نه فقط بر اساس قیمت، بلکه با توجه به نوع فرآیند، شرایط اقلیمی، و آینده‌نگری انتخاب شود. یک انتخاب درست می‌تواند هزینه‌های انرژی را کاهش داده، بهره‌وری را بالا ببرد و عمر تجهیزات را افزایش دهد. با مشاوره از متخصصین سایت فرااکسیژن، می‌توانید با اطمینان کامل، بهترین سیستم سرمایش صنعتی را انتخاب کنید.

مطالعه بیشتر 1404/04/21 207

تفاوت چیلر هواخنک و آب‌خنک

مقدمه

اگر در حال طراحی یا تجهیز یک پروژه تهویه مطبوع هستید، یکی از تصمیمات کلیدی که باید بگیرید این است: چیلر هواخنک بخریم یا آب‌خنک؟

این سؤال نه‌تنها بر هزینه‌ی اولیه خرید، بلکه بر عملکرد، مصرف انرژی، نگهداری و عمر مفید سیستم تأثیر زیادی دارد. در این مقاله، به زبانی روان و تخصصی تفاوت‌های این دو نوع چیلر را بررسی می‌کنیم تا در نهایت بتوانید بهترین انتخاب را برای شرایط پروژه خود داشته باشید.

تعریف اولیه؛ چیلر هواخنک چیست؟

چیلر هواخنک (Air Cooled Chiller) از هوای محیط برای خنک کردن گاز مبرد در کندانسور استفاده می‌کند. فن‌های بزرگ بر روی کندانسور نصب شده‌اند تا گرمای مبرد را به بیرون منتقل کنند.

✅ مزیت اصلی: عدم نیاز به آب و برج خنک‌کن

❌ نکته منفی: راندمان پایین‌تر در دمای محیط بالا

چیلر آب‌خنک چیست؟

در چیلر آب‌خنک (Water Cooled Chiller)، خنک‌سازی گاز مبرد به‌وسیله آب انجام می‌شود. این آب در یک برج خنک‌کننده جداگانه (Cooling Tower) به گردش در می‌آید تا گرمای خود را به محیط پس دهد.

✅ مزیت اصلی: راندمان بالاتر به‌خصوص در پروژه‌های بزرگ

❌ نکته منفی: مصرف آب و نیاز به نگهداری بیشتر

مقایسه چیلر هواخنک و آب‌خنک

معیار مقایسه	چیلر هواخنک	چیلر آب‌خنک
روش دفع حرارت	با هوای محیط	با آب + برج خنک‌کن
راندمان انرژی	کمتر از آب‌خنک	بالاتر (COP بالاتر)
هزینه اولیه	پایین‌تر	بالاتر (به دلیل نیاز به برج و پمپ)
هزینه نگهداری	کمتر	بیشتر (سختی‌گیر، سرویس برج، آب)
فضای مورد نیاز	کمتر	بیشتر (برای برج و لوله‌کشی)
مناسب برای	پروژه‌های کوچک و متوسط	پروژه‌های بزرگ و صنعتی
حساسیت به دمای محیط	زیاد	کم‌تر
مصرف آب	ندارد	دارد

مطالعه بیشتر 1404/04/19 340

آشنایی با مدار تبرید در چیلرهای تراکمی

چیلرهای تراکمی با ظرفیت ۵ تا ۱۰۰ تن تبرید، راندمان COP ۳ تا ۶، و هوادهی ۵,۰۰۰ تا ۵۰,۰۰۰ CFM، ستون فقرات سرمایش ساختمان‌های تجاری، صنعتی، و بیمارستان‌ها (۵۰۰-۱۰,۰۰۰ مترمربع) در ایران هستند. قلب این سیستم‌ها، مدار تبرید است که با اجزای کلیدی مانند کمپرسور، کندانسور، اواپراتور، و شیر انبساط، آب را تا ۴-۷ درجه خنک می‌کند. اما مدار تبرید چگونه کار می‌کند؟ چه نقشی در عملکرد چیلر دارد؟ و چرا فرااکسیژن شریک قابل‌اعتماد شماست؟

این مقاله برای مدیران تأسیسات، مهندسان تهویه، و خریداران چیلر نوشته شده که می‌خواهند با مدار تبرید چیلرهای تراکمی آشنا شوند و سیستمی بهینه برای اقلیم ایران (دمای ۵-۵۰ درجه، رطوبت ۲۰-۸۵٪) انتخاب کنند. با زبانی صمیمی و پرشور، اجزا، عملکرد، مزایا، و نکات نگهداری را بررسی می‌کنیم تا سرمایش هوشمند و اقتصادی را تجربه کنید. همین حالا با شماره 09202798980 تماس بگیرید یا به سایت فرااکسیژن سر بزنید و چیلر تراکمی ایده‌آل خود را انتخاب کنید!

مدار تبرید در چیلرهای تراکمی چیست؟

مدار تبرید چیلر تراکمی سیستمی بسته است که با گردش مبرد (R410a، R134a) گرما را از آب (اواپراتور) به محیط (کندانسور) منتقل می‌کند. این مدار شامل چهار جزء اصلی است: کمپرسور، کندانسور، شیر انبساط، و اواپراتور. مبرد با تغییر فاز (مایع به گاز و بالعکس) و فشار (۱-۲۰ بار)، سرمایش تولید می‌کند. چیلرهای تراکمی با موتورهای BLDC یا AC (۱۰-۱۵۰ آمپر) و راندمان COP ۳-۶، آب سرد (۴-۷ درجه) را برای فن‌کویل‌ها، هواسازها، یا فرآیندهای صنعتی (کارخانه‌های تهران) تأمین می‌کنند. استانداردهای ASHRAE و ISO 5151 عملکرد این سیستم‌ها را تأیید می‌کنند.

اجزای اصلی مدار تبرید

۱. کمپرسور

کمپرسور قلب مدار تبرید است که مبرد را فشرده کرده و فشار آن را از ۱-۳ بار به ۱۰-۲۰ بار افزایش می‌دهد. انواع کمپرسور شامل:

اسکرال: برای چیلرهای کوچک (۵-۲۰ تن، ۴-۸ اسب بخار)، با نویز ۴۵-۵۵ دسی‌بل.

پیچ (Screw): برای چیلرهای متوسط (۲۰-۵۰ تن)، با راندمان بالا (COP ۴-۵).

سانتریفیوژ: برای چیلرهای بزرگ (۵۰-۱۰۰ تن)، با هوادهی ۲۰,۰۰۰-۵۰,۰۰۰ CFM. کمپرسورهای BLDC با درایور PWM (فرکانس ۲۰-۶۰ کیلوهرتز) مصرف را ۲۰-۳۰٪ کاهش می‌دهند (۱۰-۲۰ کیلووات برای ۲۰ تن).

۲. کندانسور

کندانسور گرمای مبرد (دمای ۴۰-۶۰ درجه) را به محیط (هوا یا آب) منتقل می‌کند. کندانسورهای هوا‌خنک (فن‌های BLDC، ۵,۰۰۰-۵۰,۰۰۰ CFM) در ایران رایج‌اند و در اقلیم گرم (یزد، ۴۵-۵۰ درجه) عملکرد خوبی دارند. کندانسورهای آب‌خنک (کویل‌های مسی) در مناطق مرطوب (بندرعباس، رطوبت ۸۵٪) راندمان بالاتری دارند (COP ۵-۶).

۳. شیر انبساط

شیر انبساط (الکترونیکی یا ترموستاتیکی) فشار مبرد را از ۱۰-۲۰ بار به ۱-۳ بار کاهش داده و آن را برای تبخیر آماده می‌کند. شیرهای الکترونیکی با دقت ۰.۱٪ جریان مبرد را تنظیم کرده و راندمان را ۵-۱۰٪ بهبود می‌بخشند (هزینه ۱-۳ میلیون تومان).

۴. اواپراتور

اواپراتور گرما را از آب (دمای ورودی ۱۲-۱۵ درجه) جذب کرده و آب سرد (۴-۷ درجه) تولید می‌کند. اواپراتورهای پوسته و لوله (Shell & Tube) یا صفحه‌ای (Plate) با کویل‌های مسی در چیلرهای تجاری (تهران) استفاده می‌شوند. راندمان انتقال حرارت (۰.۰۵ وات بر متر-کلوین) سرمایش پایدار را تضمین می‌کند.

عملکرد مدار تبرید

مدار تبرید با چرخه زیر کار می‌کند:

فشرده‌سازی: کمپرسور مبرد (R410a) را به گاز پرفشار (۱۰-۲۰ بار، دمای ۶۰-۸۰ درجه) تبدیل می‌کند.
تراکم: کندانسور گرما را دفع کرده و مبرد را به مایع (دمای ۴۰-۵۰ درجه) تبدیل می‌کند.
انبساط: شیر انبساط فشار را کاهش داده و مبرد را به مایع کم‌فشار (۱-۳ بار، دمای ۰-۵ درجه) می‌رساند.
تبخیر: اواپراتور گرما را از آب جذب کرده و مبرد را به گاز تبدیل می‌کند، آب را تا ۴-۷ درجه خنک می‌کند. این چرخه با مصرف ۱۰-۲۰ کیلووات (برای ۲۰ تن) و COP ۳-۶، سرمایش پایدار برای فضاهای ۵۰۰-۱۰,۰۰۰ مترمربع فراهم می‌کند.

مطالعه بیشتر 1404/04/18 301

چرا چیلر روشن نمی‌شود؟ علت‌ها و راه‌حل‌ها

مقدمه

چیلرها از اصلی‌ترین تجهیزات تهویه مطبوع هستند که وظیفه تأمین آب سرد جهت خنک‌سازی فضاها یا فرآیندهای صنعتی را بر عهده دارند. یکی از مشکلات مهم و نسبتاً رایج در بهره‌برداری از چیلر، روشن نشدن دستگاه است. این مسئله می‌تواند دلایل ساده تا بسیار پیچیده‌ای داشته باشد.

در این مقاله ابتدا به تفکیک انواع دلایل روشن‌نشدن چیلر می‌پردازیم و سپس راه‌حل‌های تخصصی و نکات پیشگیرانه را ارائه خواهیم کرد.

فصل اول: دلایل برق و فرمان (الکتریکی)

۱.۱ قطع بودن برق اصلی یا نوسان شدید ولتاژ

گاهی دلیل روشن نشدن چیلر ساده‌تر از آن است که تصور می‌شود. عدم اتصال به برق یا افت ولتاژ شدید می‌تواند باعث خاموش ماندن کامل سیستم شود.

✅ راه‌حل:

بررسی تابلو برق اصلی

بررسی فیوزها و کنتاکتورها

استفاده از استابلایزر یا UPS در مناطق دارای نوسان

۱.۲ مشکل در تابلو فرمان چیلر

در چیلرهای دارای PLC یا سیستم کنترل دیجیتال، خرابی برد فرمان، تایمر، یا خطای نرم‌افزاری باعث عدم روشن شدن چیلر می‌شود.

✅ راه‌حل:

بررسی پیام خطا روی نمایشگر

ریست کردن برد (در صورت ایمن بودن)

بررسی برنامه‌ریزی تایمر و ترموستات‌ها

۱.۳ فعال بودن سوئیچ ایمنی یا آلارم‌ها

چیلرها به دلیل داشتن سیستم‌های حفاظتی مثل:

High Pressure Switch

Low Pressure Switch

Flow Switch

Oil Protection

در صورت وجود خطا یا آلارم ایمنی روشن نمی‌شوند.

✅ راه‌حل:

مشاهده آلارم از طریق کنترلر

رفع عامل ایمنی و ریست کردن دستی

بررسی سنسورها و کلیدهای ایمنی

فصل دوم: دلایل مکانیکی و فنی

۲.۱ مشکل در پمپ گردش آب

اگر پمپ آب گردش در سیستم کار نکند یا فلومتر فعال نشود، چیلر روشن نمی‌شود.

✅ راه‌حل:

بررسی عملکرد پمپ (برق، صدا، دبی)

بررسی فیلترها و شیرها

رفع انسداد احتمالی مدار

۲.۲ کمبود یا نبودن مبرد (گاز)

در چیلرهای تراکمی، کاهش شدید گاز مبرد باعث فعال شدن کلید فشار پایین و در نهایت خاموشی کمپرسور می‌شود.

✅ راه‌حل:

بررسی فشار مبرد با گیج

در صورت لزوم شارژ مجدد گاز توسط تکنسین متخصص

بررسی نشتی با ابزار نشت‌یاب

۲.۳ گیرپاژ کمپرسور یا مشکل موتور

اگر کمپرسور دچار سوختگی، گیرپاژ مکانیکی یا اورلود الکتریکی شود، چیلر روشن نمی‌شود یا بلافاصله خاموش می‌شود.

✅ راه‌حل:

بررسی صدای کمپرسور

استفاده از آمپرمتر جهت تشخیص جریان بالا

تست سلامت سیم‌پیچ با اهم‌متر

تعویض کمپرسور در صورت نیاز

فصل سوم: دلایل محیطی و تنظیمات اشتباه

۳.۱ دمای محیط بیش از حد بالا یا پایین

در بسیاری از چیلرها، محدوده دمایی عملکرد تعریف شده است. اگر دمای محیط از حد مجاز فراتر رود، سیستم از روشن‌شدن خودداری می‌کند.

✅ راه‌حل:

بررسی دفترچه مشخصات دمای کاری

بهبود تهویه اطراف کندانسور یا چیلر

۳.۲ خطای در تنظیمات ترموستات یا کنترلر

در بسیاری از موارد، تنظیم اشتباه دمای آب یا زمان روشن شدن چیلر باعث عملکرد نادرست می‌شود.

✅ راه‌حل:

بررسی دمای ست‌پوینت

بررسی زمان‌بندی روشن/خاموش اتوماتیک

ریست کردن به تنظیمات کارخانه

۳.۳ خطای شبکه BMS یا کنترل مرکزی

در چیلرهایی که به سیستم مدیریت هوشمند ساختمان (BMS) متصل هستند، ممکن است دستور روشن شدن به‌درستی صادر نشود.

✅ راه‌حل:

بررسی ارتباط کنترلر با BMS

تست عملکرد دستی چیلر از تابلو اصلی

بررسی ماژول‌های ارتباطی مانند Modbus, BACnet

فصل چهارم: نکات پیشگیرانه و سرویس منظم

برای جلوگیری از روشن‌نشدن چیلر، انجام اقدامات زیر به‌صورت دوره‌ای توصیه می‌شود:

✅ سرویس فصلی: پاک‌سازی کندانسورها، فیلترها، تست عملکرد کمپرسور

✅ بررسی آلارم‌ها: ثبت تاریخچه خطاها و اقدامات اصلاحی

✅ تست سالیانه سیستم برق: بررسی رله‌ها، کنتاکتور، تابلو برق

✅ کالیبراسیون سنسورها و کنترلرها

✅ استفاده از سیستم هشدار از راه دور

فصل پنجم: راهکارهای پیشنهادی مجموعه فرااکسیژن

اگر چیلر شما روشن نمی‌شود و به دنبال راه‌حل فوری هستید، تیم مهندسی فرااکسیژن خدمات زیر را ارائه می‌دهد:

اعزام فوری تکنسین جهت رفع خطا
مشاوره تخصصی رایگان در انتخاب چیلر مناسب
تأمین برد فرمان، قطعات الکتریکی و کمپرسور اصلی
به‌روزرسانی سیستم‌های کنترلی قدیمی با PLC مدرن

📞 برای دریافت مشاوره: 03157420687

🌐 www.faraoxygen.com

نتیجه‌گیری نهایی

روشن نشدن چیلر ممکن است ناشی از یک خطای ساده یا یک ایراد پیچیده فنی باشد. تشخیص درست مشکل، نیازمند بررسی سیستماتیک و گام‌به‌گام تمامی بخش‌ها (برق، فرمان، مبرد، پمپ، سنسورها و ...) است. اگر امکان رفع مشکل توسط کاربر وجود ندارد، سریعاً با متخصص تماس بگیرید و از آسیب به دستگاه جلوگیری کنید.

مطالعه بیشتر 1404/04/17 306

چیلر اینورتر چیست؟ راهنمای جامع برای سرمایش هوشمند با فرااکسیژن!

چیلرهای اینورتر با ظرفیت ۵ تا ۱۰۰ تن تبرید، راندمان COP ۳ تا ۶، و جریان ۱۰ تا ۱۵۰ آمپر، راه‌حلی پیشرفته برای سرمایش ساختمان‌های بزرگ (۵۰۰-۱۰,۰۰۰ مترمربع) مانند بیمارستان‌ها، هتل‌ها، و مجتمع‌های تجاری در ایران هستند. این سیستم‌ها با تنظیم هوشمند سرعت کمپرسور (VFD، فرکانس ۲۰-۶۰ کیلوهرتز)، مصرف برق را ۲۰-۵۰٪ کاهش می‌دهند و در اقلیم متنوع ایران (دمای ۵-۵۰ درجه، رطوبت ۲۰-۸۵٪) عملکردی پایدار ارائه می‌کنند. اما چیلر اینورتر چیست؟ چگونه کار می‌کند؟ و چرا فرااکسیژن بهترین انتخاب برای شماست؟

این مقاله برای مدیران تأسیسات، مهندسان، و خریداران سیستم‌های تهویه نوشته شده که به دنبال درک چیلرهای اینورتر و مزایای آن‌ها هستند. با زبانی صمیمی و پرشور، مکانیزم، مزایا، چالش‌ها، و کاربردها را بررسی می‌کنیم تا سرمایش هوشمند و اقتصادی را تجربه کنید. همین حالا با شماره 09202798980 تماس بگیرید یا به سایت فرااکسیژن سر بزنید و چیلر اینورتر مناسب خود را انتخاب کنید!

چیلر اینورتر چیست؟

چیلر اینورتر سیستمی تبریدی است که با استفاده از کمپرسورهای مجهز به درایو فرکانس متغیر (VFD) سرعت موتور را بر اساس بار حرارتی تنظیم می‌کند. برخلاف چیلرهای معمولی (On/Off) که کمپرسور را به‌صورت کامل روشن یا خاموش می‌کنند، چیلرهای اینورتر با تنظیم دور موتور (۵۰۰-۳,۰۰۰ دور در دقیقه)، مصرف برق را بهینه می‌کنند. این سیستم‌ها در انواع تراکمی (مبرد R410a، R134a) و جذبی (لیتیوم بروماید) عرضه می‌شوند و برای سرمایش آب (۴-۷ درجه) در فن‌کویل‌ها، هواسازها، یا فرآیندهای صنعتی (کارخانه‌های تهران) استفاده می‌شوند. استانداردهای ASHRAE و ISO 5151 کیفیت و راندمان آن‌ها را تأیید می‌کنند.

مکانیزم عملکرد چیلر اینورتر

چیلر اینورتر از چهار جزء اصلی تشکیل شده است:

کمپرسور اینورتر: قلب سیستم، با تنظیم سرعت (VFD، فرکانس ۲۰-۶۰ کیلوهرتز) مصرف برق را بر اساس بار حرارتی (۵-۱۰۰ تن تبرید) تنظیم می‌کند. کمپرسورهای اسکرال یا سانتریفیوژ (۲-۱۰ اسب بخار) رایج‌اند.

کندانسور: گرمای مبرد را به محیط (هوا یا آب) منتقل می‌کند، با فن‌های BLDC (هوادهی ۵,۰۰۰-۵۰,۰۰۰ CFM).

اواپراتور: آب را تا ۴-۷ درجه خنک می‌کند، با کویل‌های مسی یا استیل (راندمان انتقال حرارت ۰.۰۵ وات بر متر-کلوین).

شیر انبساط الکترونیکی: جریان مبرد را با دقت ۰.۱٪ تنظیم می‌کند، که راندمان را ۵-۱۰٪ بهبود می‌بخشد.

اینورتر با کاهش استارت‌های مکرر (جریان استارت ۵۰-۱۰۰ آمپر در مقابل ۲۰۰-۳۰۰ آمپر در چیلرهای معمولی)، تنش الکتریکی و مصرف را کاهش می‌دهد.

مصرف برق چیلر اینورتر

چیلرهای اینورتر با ظرفیت ۲۰ تن تبرید (COP ۴-۶) مصرفی بین ۱۰-۲۰ کیلووات در ساعت دارند، در حالی که چیلرهای معمولی ۱۵-۳۰ کیلووات مصرف می‌کنند. برای یک چیلر ۲۰ تن در ۸ ساعت روزانه (۱۲۰ روز تابستان، تهران)، مصرف سالانه ۱۹۲۰-۳۸۴۰ کیلووات‌ساعت (هزینه ۱.۹۲-۳.۸۴ میلیون تومان، تعرفه تجاری ۱۰۰۰ تومان/کیلووات‌ساعت در ۱۴۰۴) است. در مقایسه، چیلر معمولی ۲۸۸۰-۵۷۶۰ کیلووات‌ساعت (۲.۸۸-۵.۷۶ میلیون تومان) مصرف می‌کند، که صرفه‌جویی ۲۰-۵۰٪ را نشان می‌دهد.

مزایای چیلر اینورتر

صرفه‌جویی در مصرف برق: کاهش ۲۰-۵۰٪ مصرف (۱-۵ میلیون تومان در سال برای ۲۰ تن تبرید) به دلیل تنظیم سرعت کمپرسور.

عمر طولانی‌تر: کاهش تنش‌های مکانیکی و الکتریکی، عمر را به ۱۰-۲۰ سال می‌رساند (در مقابل ۵-۱۰ سال برای چیلرهای معمولی).

نویز کمتر: نویز ۴۵-۶۰ دسی‌بل (فن‌های BLDC) در مقایسه با ۶۰-۸۰ دسی‌بل چیلرهای معمولی، مناسب بیمارستان‌ها (مشهد).

کنترل دقیق دما: دمای آب خروجی (۴-۷ درجه) با دقت ۰.۱ درجه، آسایش را بهبود می‌بخشد.

سازگاری زیست‌محیطی: استفاده از مبردهای سبز (R134a، GWP ۱۴۳۰) و کاهش انتشار کربن (۲۰-۳۰٪).

چالش‌های چیلر اینورتر

هزینه اولیه بالا: قیمت ۵۰-۵۰۰ میلیون تومان (برای ۵-۱۰۰ تن) در مقایسه با چیلرهای معمولی (۳۰-۳۰۰ میلیون تومان).

تعمیرات تخصصی: درایورهای VFD و کمپرسورهای اینورتر نیاز به تکنسین حرفه‌ای (هزینه تعمیر ۵-۲۰ میلیون تومان) دارند.

دسترسی به قطعات: قطعات یدکی (کمپرسور، برد VFD) در شهرهای کوچک (سمنان) کمیاب‌اند.

نیاز به نگهداری منظم: تمیزکاری کندانسور و اواپراتور (هر ۶ ماه، هزینه ۱-۵ میلیون تومان) ضروری است.

مطالعه بیشتر 1404/04/16 300

هزینه برق چیلر در تابستان چگونه محاسبه می‌شود؟

مقدمه

با شروع فصل تابستان و افزایش محسوس دمای هوا، استفاده از سیستم‌های تهویه مطبوع، به‌ویژه چیلرها، به اوج خود می‌رسد. چیلرها از جمله تجهیزات پرمصرف در حوزه سرمایش هستند که کاربرد وسیعی در ساختمان‌های مسکونی، اداری، تجاری و صنعتی دارند. با توجه به رشد قیمت حامل‌های انرژی و اهمیت بهینه‌سازی مصرف برق، آگاهی از نحوه محاسبه و مدیریت هزینه برق مصرفی چیلرها، به موضوعی کلیدی در مدیریت انرژی تبدیل شده است. در این مقاله، با نگاهی تخصصی و کاربردی، به بررسی کامل و گام‌به‌گام نحوه محاسبه هزینه برق چیلر در تابستان، فاکتورهای مؤثر بر مصرف انرژی، روش‌های کاهش هزینه و معرفی بهترین راهکارها می‌پردازیم. همچنین در طول مقاله از راهکارهای تخصصی ارائه‌شده توسط وب‌سایت فرااکسیژن به‌عنوان مرجع معتبر صنعت تهویه مطبوع کشور بهره می‌گیریم.

فصل اول: آشنایی با انواع چیلر و تفاوت در مصرف انرژی

چیلر تراکمی هواخنک

چیلرهای هواخنک با استفاده از کندانسور هوایی، گرمای گاز مبرد را به هوای محیط منتقل می‌کنند. این مدل از چیلرها به دلیل عدم نیاز به آب برای خنک‌کاری کندانسور، در مناطق کم‌آب و خشک بسیار پرکاربرد هستند. از طرفی به دلیل عملکرد مداوم فن‌های بزرگ در کندانسور، مصرف برق نسبتاً بالاتری دارند.

چیلر تراکمی آب‌خنک

در این نوع چیلر، گرمای گاز مبرد توسط آب کندانسور جذب و سپس در برج خنک‌کن دفع می‌شود. به‌دلیل بازدهی بهتر تبادل حرارت با آب، چیلرهای آب‌خنک راندمان بالاتری نسبت به مدل‌های هواخنک دارند، اما نیازمند مصرف آب و نگهداری برج خنک‌کن هستند.

چیلر جذبی

چیلرهای جذبی از انرژی حرارتی برای تولید سرما استفاده می‌کنند و مصرف برق آن‌ها بسیار پایین است. در این مدل‌ها تنها پمپ‌ها و کنترلرها از برق استفاده می‌کنند. با این حال، هزینه اولیه بالا و وابستگی به منابع گرمایی باعث شده تنها در پروژه‌های خاص یا صنعتی استفاده شوند.

فصل دوم: مفاهیم پایه در محاسبه مصرف برق چیلر

ظرفیت چیلر

ظرفیت سرمایشی چیلرها معمولاً بر حسب تن تبرید بیان می‌شود. هر تن تبرید برابر با ۳.۵ کیلووات توان سرمایشی است. بنابراین یک چیلر ۱۰۰ تن تبرید، حدود ۳۵۰ کیلووات سرمایش تولید می‌کند.

ضریب عملکرد (COP) و EER

COP: نسبت توان سرمایشی به توان الکتریکی مصرفی در حالت استاندارد

EER: راندمان انرژی در شرایط واقعی بهره‌برداری در تابستان (اغلب EER پایین‌تر از COP است)

برای مثال، اگر یک چیلر ۲۰۰ کیلووات سرمایش داشته باشد و COP آن 3 باشد، توان مصرفی معادل 66.7 کیلووات خواهد بود.

ساعت بهره‌برداری

مقدار برق مصرفی چیلر به‌طور مستقیم به تعداد ساعات کارکرد روزانه آن در طول ماه بستگی دارد. در تابستان، بسیاری از چیلرها بین ۸ تا ۱۸ ساعت در روز روشن هستند.

تعرفه برق مصرفی

در ایران تعرفه برق بسته به نوع مصرف‌کننده (خانگی، اداری، صنعتی) و ساعات مصرف (پیک، میان‌باری، کم‌باری) متغیر است. برای مصارف صنعتی، نرخ برق در ساعات پیک می‌تواند تا ۳ برابر ساعات کم‌باری افزایش یابد.

فصل سوم: فرمول محاسبه مصرف برق چیلر در تابستان

برق مصرفی ماهانه یک چیلر از طریق فرمول زیر محاسبه می‌شود:

مصرف برق ماهانه (کیلووات ساعت) = توان مصرفی × ساعات کارکرد در روز × تعداد روز ماه

مثال عددی:

یک چیلر تراکمی هواخنک با ظرفیت ۳۰ تن تبرید و EER برابر با 2.5:

ظرفیت سرمایش: 30 × 3.5 = 105 کیلووات

توان مصرفی: 105 ÷ 2.5 = 42 کیلووات

کارکرد روزانه: 12 ساعت در روز × 30 روز = 360 ساعت

مصرف ماهانه: 42 × 360 = 15,120 کیلووات ساعت

با تعرفه صنعتی متوسط 300 تومان:

هزینه برق ماهانه = 15,120 × 300 = 4,536,000 تومان

فصل چهارم: عوامل افزایش هزینه برق چیلر در تابستان

افزایش دمای هوای محیط

در دماهای بالا، فشار کندانس در چیلر افزایش یافته و کمپرسور باید با توان بیشتری کار کند.

عملکرد ناپیوسته

روشن و خاموش شدن مکرر کمپرسور باعث افزایش مصرف انرژی می‌شود. استفاده از چیلرهای اینورتر یا مدولار می‌تواند این مشکل را کاهش دهد.

نبود نگهداری مناسب

کندانسورهای کثیف، کویل‌های مسدودشده، عدم تزریق مبرد کافی یا خرابی شیر انبساط همگی باعث افت راندمان و افزایش مصرف برق می‌شوند.

عدم تنظیم صحیح ترموستات‌ها

تنظیم دمای بسیار پایین برای فضای داخلی، چیلر را مجبور به کار طولانی‌تر و پرمصرف‌تر می‌کند.

فصل پنجم: روش‌های کاهش هزینه برق چیلر در تابستان

انتخاب چیلر با EER بالا

استفاده از چیلرهایی با راندمان بالا، حتی با قیمت بیشتر، در بلندمدت منجر به کاهش هزینه برق می‌شود.

نصب سیستم‌های BMS و کنترل هوشمند

BMS یا سیستم مدیریت هوشمند ساختمان با کنترل لحظه‌ای بارها، زمان‌بندی روشن/خاموش کردن تجهیزات و تنظیم دما به‌صورت هوشمند، مصرف انرژی را بهینه می‌کند.

سرویس و نگهداری منظم

شامل شستشوی کویل‌ها، بررسی سطح مبرد، تنظیم سوپاپ‌ها و بررسی عایق‌ها.

تنظیم بار چیلرها

در پروژه‌هایی با چند چیلر، استفاده مرحله‌ای و متناسب با بار واقعی به کاهش مصرف برق کمک می‌کند.

نصب سایبان یا خنک‌کننده برای کندانسور

در چیلرهای هواخنک می‌توان با سایه‌سازی یا اسپری آب در کندانسور، راندمان را افزایش داد.

فصل ششم: استفاده از راهکارهای فرااکسیژن

وب‌سایت تخصصی فرااکسیژن با سال‌ها تجربه در طراحی و اجرای پروژه‌های تهویه مطبوع، خدماتی ویژه در زمینه:

مشاوره رایگان انتخاب چیلر متناسب با پروژه
محاسبه دقیق هزینه برق مصرفی
ارائه نرم‌افزار تحلیل انرژی
اجرای سیستم‌های کنترل هوشمند
فروش چیلرهای کم‌مصرف با راندمان بالا

ارائه می‌دهد. برای دریافت مشاوره تخصصی به نشانی اینترنتی www.faraoxygen.com مراجعه کنید.

فصل هفتم: نتیجه‌گیری نهایی

مصرف برق چیلر در تابستان به عوامل متعددی از جمله نوع چیلر، راندمان، شرایط نگهداری، و نحوه بهره‌برداری بستگی دارد. با آگاهی از نحوه محاسبه دقیق و پیاده‌سازی روش‌های بهینه‌سازی، می‌توان هزینه برق را به میزان قابل توجهی کاهش داد. استفاده از راهکارهای حرفه‌ای ارائه‌شده توسط مجموعه فرااکسیژن می‌تواند نقش مهمی در کاهش مصرف انرژی و افزایش بهره‌وری سیستم‌های سرمایشی ایفا کند.

جهت دریافت محاسبه شخصی‌سازی‌شده برای پروژه خود و مشاوره رایگان با کارشناسان فرااکسیژن با شماره 09202720270 تماس حاصل فرمایید.

مطالعه بیشتر 1404/04/12 2790

نکات مهم در انتخاب چیلر برای برج مسکونی

مقدمه

برج‌های مسکونی به دلیل تعداد واحد بالا، تراکم جمعیتی زیاد و نیاز به سرمایش و گرمایش پایدار، به سیستم تهویه مطبوع قابل اتکا نیاز دارند. یکی از گزینه‌های رایج در این زمینه، چیلر است. انتخاب چیلر مناسب برای یک برج مسکونی باید بر اساس معیارهای فنی، اقتصادی، اقلیمی و زیست‌محیطی صورت گیرد.

۱. شناخت انواع چیلرها

الف) چیلر تراکمی (Compressor-based)

دارای کمپرسور (رفت و برگشتی، اسکرو یا اسکرال)

رایج در پروژه‌های مسکونی و تجاری

عملکرد مطلوب در مناطق گرم و معتدل

ب) چیلر جذبی (Absorption Chiller)

استفاده از گرمای بخار یا شعله برای تولید سرمایش

راندمان پایین‌تر نسبت به چیلر تراکمی

بیشتر در پروژه‌هایی با منبع حرارتی ارزان یا رایگان استفاده می‌شود

۲. معیارهای انتخاب چیلر برای برج مسکونی

الف) متراژ و تعداد واحدها

باید ظرفیت چیلر بر اساس مجموع بار حرارتی کل واحدها (BTU/hr یا TR) محاسبه شود. به‌طور میانگین:

هر ۱۰۰ متر مربع حدود ۳ تا ۵ تن تبرید نیاز دارد (بسته به اقلیم و عایق‌بندی).

ب) اقلیم منطقه

گرم و خشک: استفاده از چیلر تراکمی هواخنک با کندانسور پرقدرت

مرطوب: چیلر آب‌خنک به دلیل بازدهی بهتر در رطوبت بالا مناسب‌تر است

ج) مصرف برق و راندمان انرژی (EER, COP)

چیلر باید دارای برچسب انرژی باشد و راندمان بالایی ارائه دهد. مدل‌های با موتور اینورتر یا سیستم کنترل هوشمند در بلندمدت باعث کاهش مصرف می‌شوند.

د) سطح صدا

در برج‌های مسکونی، سکوت اهمیت دارد. چیلرهای اسکرو یا سانتریفیوژ نسبت به رفت‌وبرگشتی صدای کمتری دارند.

۳. انتخاب بین چیلر آب‌خنک و هواخنک

ویژگی	چیلر هواخنک	چیلر آب‌خنک
نیاز به برج خنک‌کن	ندارد	دارد
فضای مورد نیاز	کمتر	بیشتر
هزینه اولیه	کمتر	بیشتر
نگهداری	ساده‌تر	پیچیده‌تر
مناسب برای	مناطق گرم و خشک	مناطق مرطوب و معتدل

مطالعه بیشتر 1404/04/11 1062

تفاوت چیلر جذبی و تراکمی در چیست؟

چیلرها ستون اصلی سیستم‌های سرمایش در پروژه‌های بزرگ ایران، از دیتاسنترهای تهران تا بیمارستان‌های شیراز و صنایع پتروشیمی عسلویه، هستند. چیلرهای جذبی با بهره‌گیری از انرژی حرارتی (COP ۰.۷-۱.۵) و چیلرهای تراکمی با نیروی الکتریکی (COP ۳-۵)، سرمایش قدرتمندی با ظرفیت ۱۰ تا ۱۰۰۰ تن تبرید برای فضاهای ۵۰۰ تا ۵۰,۰۰۰ مترمربع فراهم می‌کنند. این دو فناوری در مصرف انرژی، هزینه‌های اولیه (۵۰-۵۰۰ میلیون تومان)، تأثیر زیست‌محیطی، و سازگاری با اقلیم ایران (دمای ۵-۵۰ درجه، رطوبت ۲۰-۸۵٪) تفاوت‌های کلیدی دارند. اما کدام چیلر برای پروژه شما مناسب‌تر است؟ چگونه می‌توانید بهترین انتخاب را داشته باشید؟ و چرا فرااکسیژن شریک قابل‌اعتماد شماست؟

این مقاله برای مهندسان تأسیسات، مدیران پروژه‌های صنعتی، و تصمیم‌گیران نوشته شده که به دنبال درک عمیق تفاوت‌های چیلرهای جذبی و تراکمی هستند. با زبانی صمیمی و پرشور، عملکرد، کاربردها، مزایا، چالش‌ها، و تأثیرات زیست‌محیطی را بررسی می‌کنیم تا انتخابی هوشمندانه داشته باشید.

چیلر چیست و چرا مقایسه جذبی و تراکمی اهمیت دارد؟

چیلر دستگاهی است که گرما را از سیال (معمولاً آب سرد ۷-۱۲ درجه) جذب کرده و آن را برای سرمایش یا گرمایش (در چیلرهای تراکمی معکوس) به فضاها منتقل می‌کند. چیلرهای جذبی از انرژی حرارتی (گاز، بخار، یا آب گرم) و چیلرهای تراکمی از برق برای ایجاد سرمایش استفاده می‌کنند. چیلرهای جذبی با قطعات کم‌تحرک و COP ۰.۷-۱.۵، برای پروژه‌های با حرارت در دسترس مناسب‌اند، در حالی که چیلرهای تراکمی با COP ۳-۵ و انعطاف‌پذیری بالا، برای کاربردهای متنوع ایده‌آل‌اند. مقایسه این دو با استانداردهای ASHRAE و ISO 5151 (تست عملکرد چیلر) به انتخابی متناسب با نیازهای پروژه‌های مسکونی (تهران)، تجاری (مشهد)، و صنعتی (اصفهان) کمک می‌کند.

مقایسه چیلر جذبی و تراکمی

۱. مکانیزم عملکرد

چیلرهای جذبی از چرخه جذبی با محلول لیتیوم بروماید-آب (برای دمای بالای صفر) یا آمونیاک-آب (برای دمای زیر صفر) استفاده می‌کنند. ژنراتور با انرژی حرارتی (گاز طبیعی ۱-۳ مترمکعب بر ساعت، بخار ۱۲۰-۱۸۰ درجه، یا آب گرم ۸۰-۱۰۰ درجه) مبرد را تبخیر کرده و اواپراتور سرمایش تولید می‌کند. چیلرهای تراکمی از چرخه تراکمی با کمپرسور (اسکرال، پیستونی، سانتریفیوژ، یا اسکرو)، کندانسور، و اواپراتور استفاده می‌کنند که مبردهایی مانند R134a، R32، یا R1234ze را فشرده می‌سازند. چیلرهای جذبی قطعات متحرک کمتری (پمپ‌های کوچک ۱-۵ کیلووات) دارند، در حالی که تراکمی‌ها به کمپرسورهای قدرتمند (۱۰-۱۰۰ کیلووات) وابسته‌اند.

۲. راندمان (COP)

ضریب عملکرد (COP) چیلرهای جذبی ۰.۷-۱.۵ است، یعنی به ازای هر واحد انرژی حرارتی، ۰.۷-۱.۵ واحد سرمایش تولید می‌شود. چیلرهای تراکمی با COP ۳-۵، به ازای هر کیلووات برق، ۳-۵ کیلووات سرمایش تولید می‌کنند. در تابستان‌های گرم ایران (یزد، ۴۵-۵۰ درجه)، چیلرهای تراکمی سرمایش سریع‌تری ارائه می‌دهند، اما چیلرهای جذبی در پروژه‌های با دسترسی به حرارت ضایعاتی (پتروشیمی عسلویه) اقتصادی‌ترند.

۳. مصرف انرژی

چیلرهای جذبی با مصرف گاز (۱-۳ مترمکعب بر ساعت، هزینه ۵۰۰,۰۰۰-۱.۵ میلیون تومان در ماه، تعرفه صنعتی ۵۰۰ تومان/مترمکعب در ۱۴۰۴) یا برق پمپ‌ها (۱-۵ کیلووات)، فشار کمی بر شبکه برق وارد می‌کنند. چیلرهای تراکمی با مصرف برق ۱۰-۱۰۰ کیلووات (هزینه ۱-۱۰ میلیون تومان در ماه، تعرفه ۱۰۰۰ تومان/کیلووات‌ساعت)، در تابستان‌های پرمصرف (اهواز) به شبکه فشار می‌آورند. چیلرهای جذبی بار شبکه را ۵۰-۷۰٪ کاهش می‌دهند، اما چیلرهای تراکمی با درایورهای VFD (فرکانس ۲۰-۵۰ کیلوهرتز) مصرف برق را ۱۰-۲۰٪ بهینه می‌کنند.

۴. هزینه اولیه

چیلرهای جذبی با ظرفیت ۱۰۰ تن تبرید، ۱۰۰-۳۰۰ میلیون تومان و چیلرهای تراکمی ۵۰-۲۰۰ میلیون تومان قیمت دارند. برای ظرفیت‌های بالا (۵۰۰-۱۰۰۰ تن)، چیلرهای جذبی (۳۰۰-۵۰۰ میلیون تومان) گران‌تر از تراکمی‌ها (۲۰۰-۴۰۰ میلیون تومان) هستند. هزینه نصب (تراز لیزری، عایق‌کشی الاستومری ۱۰ میلی‌متر، ۵-۲۰ میلیون تومان) برای هر دو مشابه است.

۵. هزینه نگهداری

چیلرهای جذبی نیاز به تمیزکاری ژنراتور و ابزوربر (هر ۶ ماه، ۲-۵ میلیون تومان) و تعویض محلول لیتیوم بروماید (هر ۳-۵ سال، ۵-۱۰ میلیون تومان) دارند. چیلرهای تراکمی به تعمیر کمپرسور (۵-۲۰ میلیون تومان) و شارژ مبرد (۱-۳ میلیون تومان) نیاز دارند. چیلرهای جذبی به دلیل قطعات متحرک کمتر، هزینه نگهداری سالانه را ۵-۱۰٪ کاهش می‌دهند.

۶. عمر مفید

چیلرهای جذبی با بدنه استیل ۳۰۴/۳۱۶ (IP66) و قطعات کم‌تحرک، عمر ۲۰-۲۵ سال دارند. چیلرهای تراکمی با کمپرسورهای پرتحرک، عمر ۱۵-۲۰ سال دارند. پوشش اپوکسی در چیلرهای جذبی، خوردگی را در رطوبت بالا (بندرعباس، ۸۵٪) ۵۰٪ کاهش می‌دهد.

۷. نویز و لرزش

چیلرهای جذبی با نویز ۵۰-۶۰ دسی‌بل و لرزش زیر ۱ میلی‌متر بر ثانیه (ISO 1940)، برای بیمارستان‌ها (شیراز) مناسب‌اند. چیلرهای تراکمی با نویز ۶۰-۷۵ دسی‌بل و لرزش ۱-۲ میلی‌متر بر ثانیه، در محیط‌های صنعتی (اصفهان) قابل‌تحمل‌اند، اما برای فضاهای حساس چالش‌سازند.

۸. تأثیر زیست‌محیطی

چیلرهای جذبی با مبرد آب (GWP صفر) و استفاده از حرارت ضایعاتی، انتشار کربن را ۵۰-۷۰٪ کاهش می‌دهند. چیلرهای تراکمی با مبردهای R134a (GWP ۱۴۳۰) یا R32 (GWP ۶۷۵)، اثرات زیست‌محیطی بیشتری دارند، اما مبردهای سبز مانند R1234ze (GWP زیر ۱۰) این فاصله را کم می‌کنند.

۹. فضای نصب

چیلرهای جذبی به دلیل ژنراتور و ابزوربر، فضای بیشتری (۵-۱۰ مترمربع برای ۱۰۰ تن) نیاز دارند. چیلرهای تراکمی با طراحی فشرده‌تر (۳۰-۵۰٪ کوچکتر)، برای ساختمان‌های شهری (تهران) مناسب‌ترند.

۱۰. هوشمندسازی

چیلرهای تراکمی با درایورهای VFD و سیستم‌های IoT، کنترل دقیق ظرفیت (دقت ۱٪) و دما (۰.۱ درجه) را فراهم می‌کنند. چیلرهای جذبی با BMS و حسگرهای دما/فشار (دقت ۰.۵ درجه)، هوشمندسازی محدودتری دارند، اما مصرف انرژی را ۱۰-۱۵٪ بهینه می‌کنند.

مطالعه بیشتر 1404/04/10 416

جدید ترین محصولات

پمپ آب ساختمانی بشقابی دو پروانه یک اسب مدل CB100 مگاپمپ

الکتروموتور BLDCیک سوم اسب کولر آبی کم مصرف الکترومگا

الکتروموتور BLDCیک دوم اسب کولر آبی کم مصرف الکترومگا

پمپ آب ساختمانی بشقابی دو پروانه دو اسب مدل CB210 مگاپمپ

پمپ آب ساختمانی بشقابی دو پروانه یک و نیم اسب مدل CB160 مگاپمپ

چیلر هواخنک مجزا با کمپرسور رفت و برگشتی مدولار برند تهویه

چیلر هواخنک مجزا با کمپرسور اسکرو مدولار برند تهویه

چیلر آب خنک با کمپرسور رفت و برگشتی برند تهویه

جدیدترین ویدیو ها

چند نکته جهت بازدید از نمایشگاه تاسیسات و تهویه مطبوع 1404

رشته ی تحصیلی تهویه مطبوع و بازار کار آن

فن کویل سقفی یا فن کویل زمینی کدام یک بهتر است

فن فوروارد یا فن بکوارد کدام بهتر است

نحوه ی محاسبه افت فشار و میزان هوادهی فن برای ساختمان

کلمات کلیدی

چیلر سیستم سرمایشی تاسیسات تجهیزات صنعتی خرید چیلر فرااکسیژن سیستم سرمایش تهویه نویز چیلر کمپرسور اواپراتور کمپرسور اینورتر ژنراتور چیلر خانگی موتور BLDC چیلر تراکمی چیلر جذبی نگهداری چیلر نصب چیلر عمر چیلر ظرفیت چیلر پکیج دیواری چیلر مدولار برج خنک کن چیلر هوا خنک چیلر آب خنک چیلر صنعتی چیلر اسکرو چیلر اینورتر ترموستات چیلر تراکمی هواخنک چیلر تراکمی آب‌خنک

محبوب ترین محصولات

داغ ترین مطالب

دسته بندی مقالات

فرامقاله | چیلر

استفاده از کویل‌های ضدخوردگی در چیلرهای مناطق ساحلی

چالش خوردگی در مناطق ساحلی

کویل ضدخوردگی چیست؟

ویژگی‌های اصلی کویل‌های ضدخوردگی:

1. پوشش اپوکسی (Epoxy Coating)

2. پوشش پلی‌یورتان (Polyurethane Coating)

3. پوشش نانو (Nano Coating)

مزایای استفاده از کویل‌های ضدخوردگی در چیلر

استانداردهای بین‌المللی مرتبط

محاسبه دقیق تن تبرید مورد نیاز چیلر برای هر مترمربع ساختمان

گام‌های محاسبه گام‌به‌گام

گام 1: داده‌های ورودی پروژه

گام 3: بار داخلی (نفرات، روشنایی، تجهیزات)

روش‌های کنترل و کاهش نویز چیلر در ساختمان‌های مسکونی

منابع ایجاد نویز در چیلر

1. کمپرسور

2. فن‌های کندانسور و اواپراتور

3. لرزش‌های مکانیکی

4. جریان آب و مبرد

اثرات نویز چیلر بر ساکنان ساختمان‌های مسکونی

1. اختلال در خواب

2. استرس و مشکلات روانی

3. کاهش تمرکز

4. کاهش ارزش ملک

روش‌های کلی کاهش نویز چیلر در ساختمان‌های مسکونی

1. انتخاب محل نصب مناسب

2. عایق‌بندی صوتی

3. جداسازی ارتعاشی (Vibration Isolation)

4. استفاده از تجهیزات کاهنده صدا

نقش خدمات تخصصی در کاهش نویز

چیلر با کمپرسور اینورتر، راهکاری سبز برای صرفه‌جویی انرژی

چیلر با کمپرسور اینورتر چیست؟

چرا اینورتر مصرف انرژی را کاهش می‌دهد؟

سازگاری با محیط زیست

تبلیغ و معرفی خدمات فرااکسیژن

آیا ژنراتور کوچک خانگی برای چیلر کافی است؟

چیلر خانگی و نیازهای برقی اون

آیا ژنراتور کوچک خانگی برای چیلر کافیه؟

نگهداری دوره‌ای از چیلر

نقش اواپراتور و کندانسور در عملکرد چیلر

بررسی عمر مفید چیلرهای تراکمی

آیا چیلر صرفاً خنک می‌کند یا گرمایش هم دارد؟

چیلرهای مدولار چیستند؟ بررسی مزایا، ساختار و کاربردها

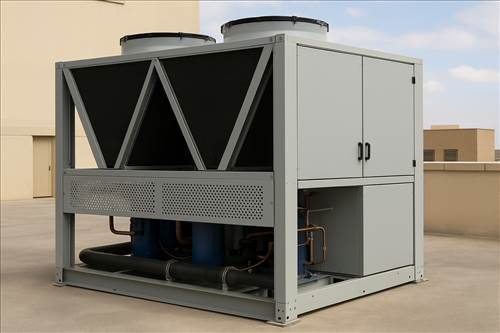

آیا چیلر مناسب مناطق کویری است؟

نقش کنترلر هوشمند در کارکرد بهینه چیلر

چیلر مناسب برای کارخانجات صنعتی

تفاوت چیلر هواخنک و آب‌خنک

آشنایی با مدار تبرید در چیلرهای تراکمی

چرا چیلر روشن نمی‌شود؟ علت‌ها و راه‌حل‌ها

چیلر اینورتر چیست؟ راهنمای جامع برای سرمایش هوشمند با فرااکسیژن!

هزینه برق چیلر در تابستان چگونه محاسبه می‌شود؟

نکات مهم در انتخاب چیلر برای برج مسکونی

تفاوت چیلر جذبی و تراکمی در چیست؟

جدید ترین محصولات

جدیدترین ویدیو ها

کلمات کلیدی
